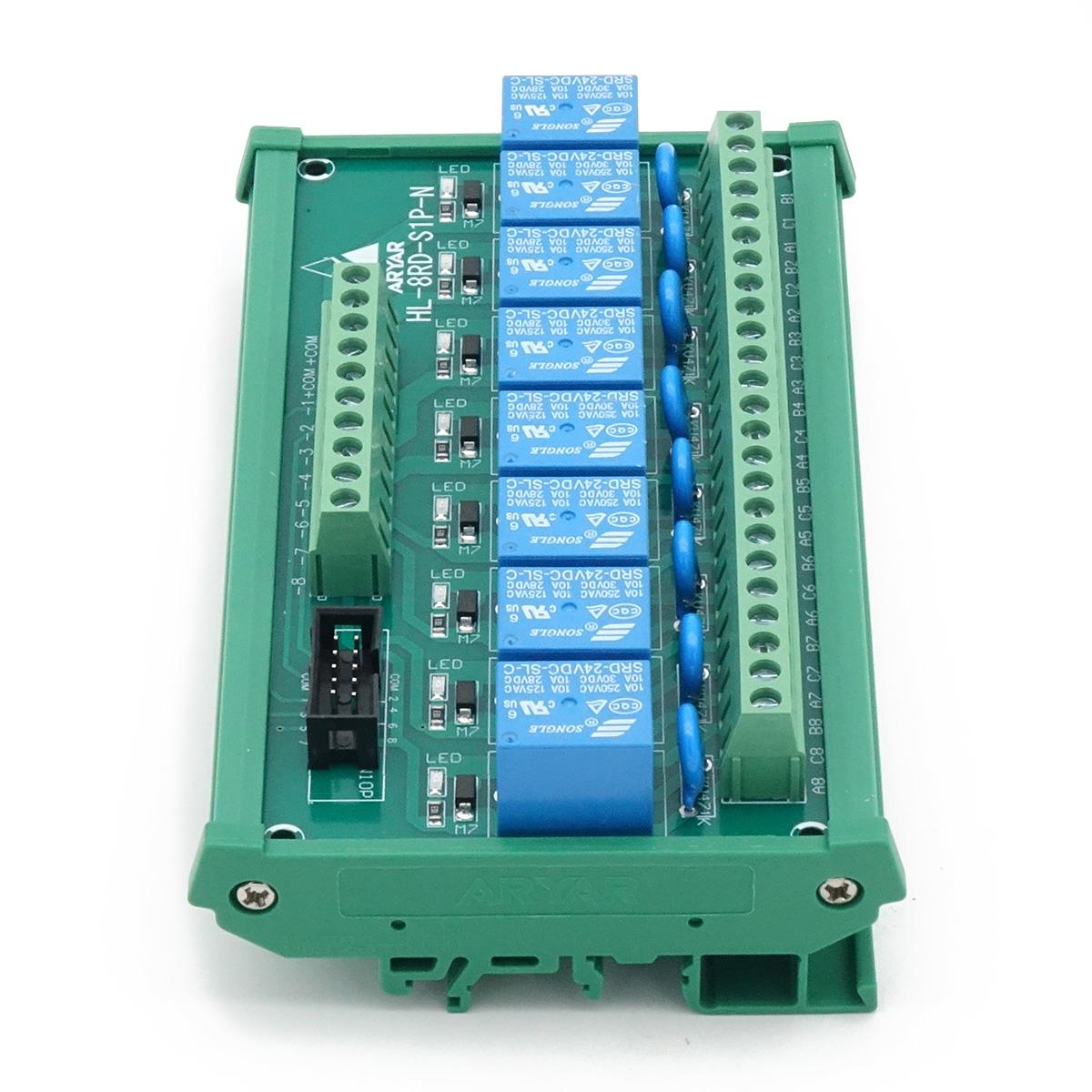

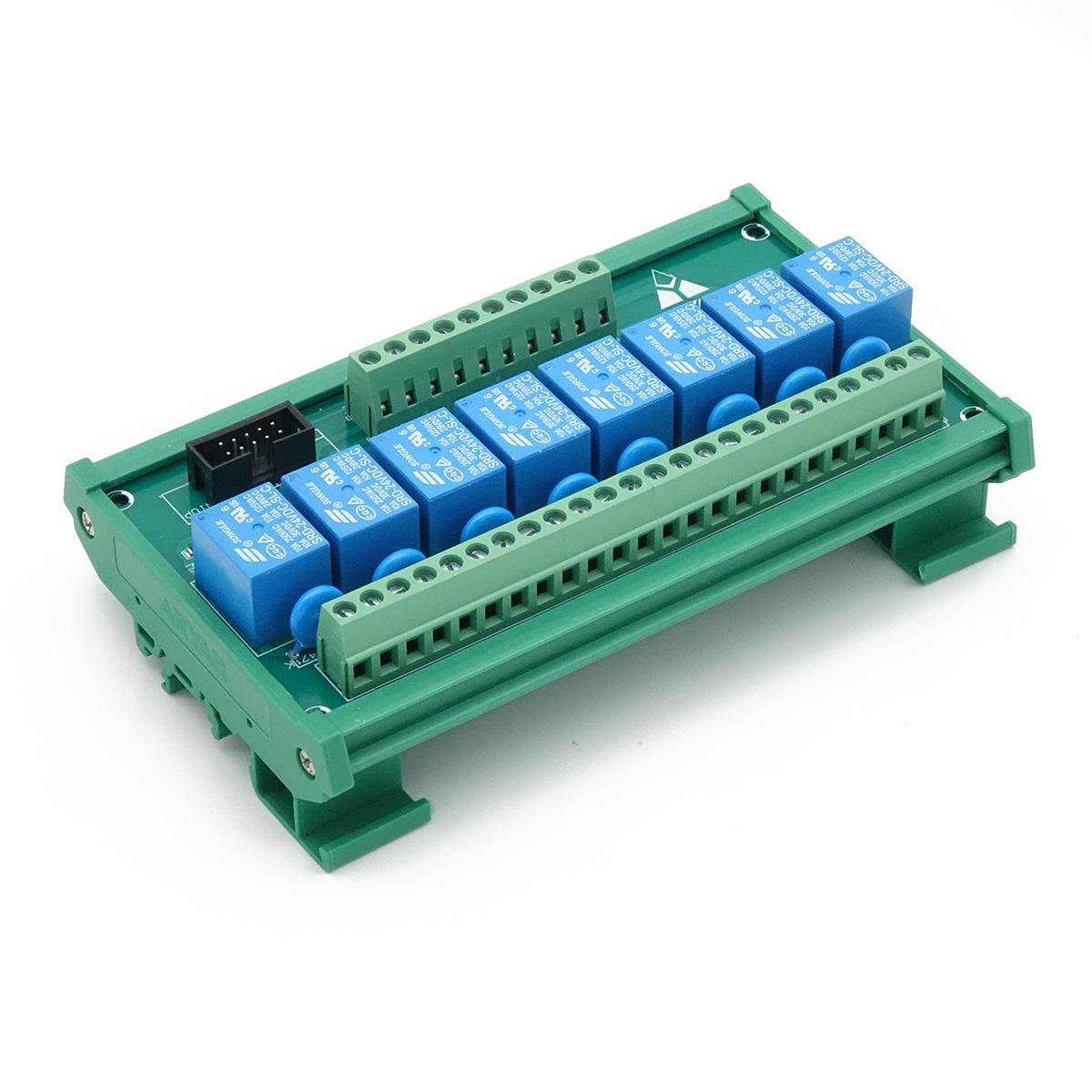

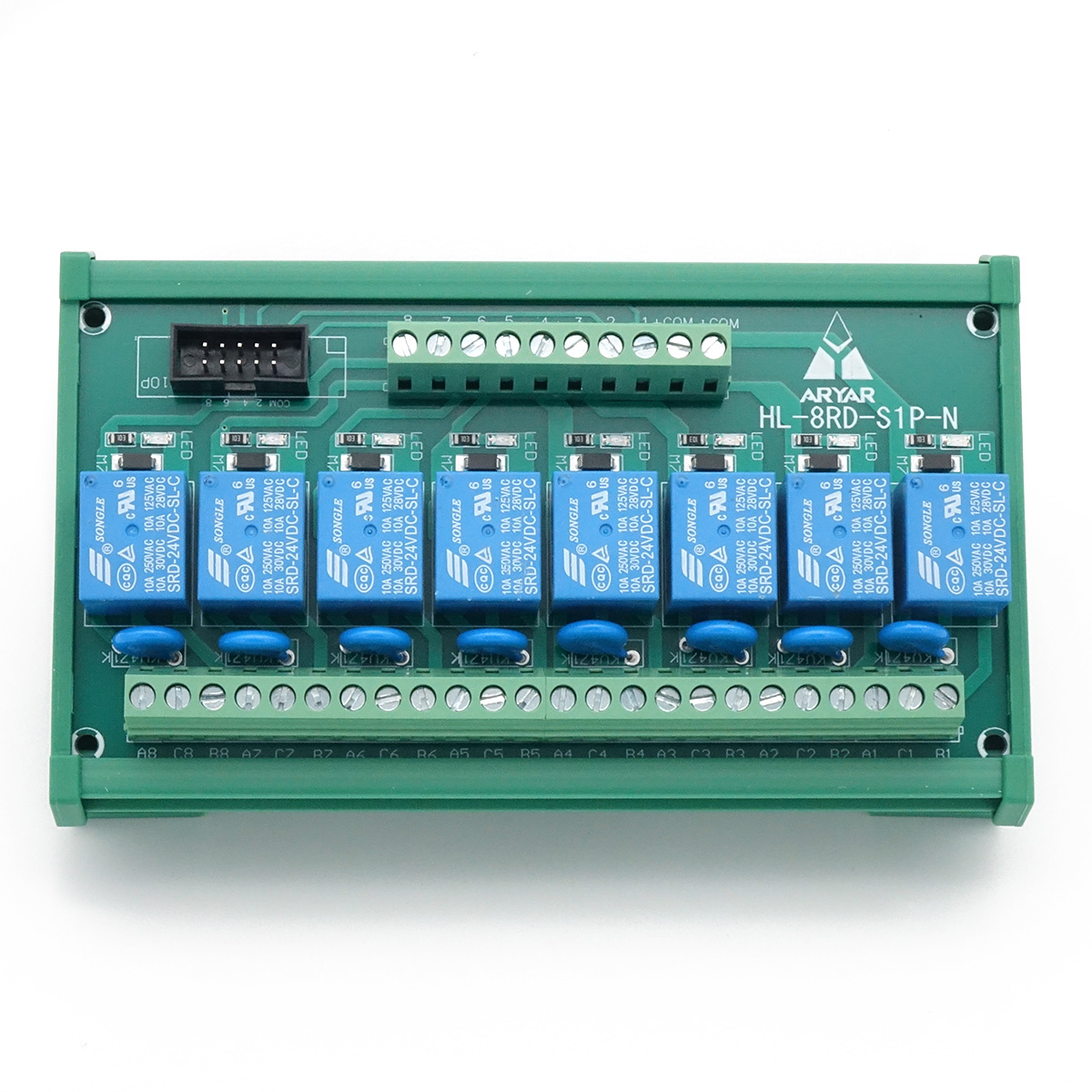

8-Kanal Relaismodul 24V DC – zuverlässiges Schalten für Industrie und Automation
Dieses 8-Kanal-Relaismodul ist die ideale Lösung, wenn Sie mehrere Verbraucher galvanisch getrennt über eine Steuerspannung von 24V DC (NPN-Logik) schalten möchten. Ausgestattet mit acht hochwertigen Songle-Relais vom Typ SPDT eignet sich das Modul für den Einsatz in SPS-Anwendungen, CNC- und Maschinensteuerungen, Beleuchtungssystemen, Smart-Home-Projekten sowie in der industriellen Automatisierung.
Robuste Technik für den Dauereinsatz
Die Relaiskontakte bestehen aus einer Silberlegierung, die eine niedrige und stabile Kontaktübergangsresistenz gewährleistet – auch nach häufigen Schaltzyklen. Das reduziert Verschleiß, minimiert Kontaktabbrand und sorgt für eine lange Lebensdauer des Moduls, selbst bei anspruchsvollen industriellen Lastprofilen.
Einfache Montage im Schaltschrank
Die mitgelieferte feuerfeste Nylon-DIN-Schienenhalterung ermöglicht eine schnelle, werkzeugarme Montage auf handelsüblichen Hutschienen. Verschiedene Schienenbreiten werden unterstützt, sodass sich das Modul flexibel in bestehende Schaltschränke integrieren lässt – platzsparend und übersichtlich verkabelt dank klar beschrifteter Klemmenreihen.
Passend für NPN-Steuerungen mit 24V
Diese Ausführung ist speziell für eine Eingangsspannung von 24V DC mit NPN-Logik ausgelegt und lässt sich damit direkt an SPS-Transistorausgänge, Mikrocontroller-Boards oder Relaistreiber mit Open-Collector/NPN-Ausgang anschließen – ganz ohne zusätzliche Pegelwandler.
Das Modul wird mit 24V Gleichspannung betrieben, um ein Relais zu aktivieren legt man den entspürechenden Eingangspin auf Masse. Das Relais zieht dann an, an den Ausgangsklemmen steht ein COM Anschluss und ein NO und ein NC Anschluss zur Verfügung, jedes Relais hat also einen Öffner und einen Schließer-kontakt.
Anschluss: +24V an COM, Masse an den Eingang, den man aktivieren möchte.
Für ESTLCAM-Nutzer:
Das Board kann direkt 1:1 mit den Relaisausgängen eines Esltcam-Klemmenadapters verbunden werden und bietet dann so 8 Relais für Schaltaufgaben!
Leistungsdaten auf einen Blick
- Steuerspannung: 24V DC (NPN)
- Max. Schaltleistung: 10A / 250V AC bzw. 10A / 30V DC
- Kontaktform: SPDT (Wechsler) je Kanal
- Kontaktmaterial: Silberlegierung
- Anschluss: Schraubklemmen
- Montage: DIN-Schiene (feuerfeste Nylonhalterung)
- Kanalzahl: 8
- Gehäusefarbe: Grün
- Abmessungen (Verpackung): 17 × 10 × 6 cm
- Gewicht: 0,35 kg
- Modell: HL-8RD-S1P-N/P
- Hersteller: ARYAR
Einsatzbereiche
Ob als Erweiterungsmodul für SPS-Ausgänge, als Schaltstufe für Motoren, Pumpen, Ventile und Beleuchtung, oder als Schnittstelle zwischen Niederspannungssteuerung und Netzspannungslasten – dieses 8-Kanal-Relaismodul bietet die Sicherheit und Flexibilität, die professionelle Automatisierungsprojekte benötigen.
Hinweis: Diese Variante ist auf 24V-Eingangsspannung mit NPN-Logik ausgelegt. Bitte prüfen Sie vor der Bestellung, ob Ihre Steuerung NPN-kompatibel ist (Open-Collector-Ausgang gegen 0V/GND schaltend). Alle Estlcam Klemmenadapter bietenh solche Ausgänge!
