Erste Inbetriebnahme der Software

Laden Sie zuerst die Software herunter. Sie kann auch ohne Lizenz verwendet werden:

• Version 12, 64 Bit: Estlcam_64_12.exe
• Version 11, 64 Bit: Estlcam_64_11.exe
• Version 11, 32 Bit: Estlcam_32_11.exe

Die Software läuft auf einem Windows-PC ab Windows 7.

Schritt für Schritt

1. Bauen Sie die Platine an den vorgesehenen Ort ein, zum Beispiel in einen Schaltschrank oder ein anderes geeignetes Gehäuse.
2. Schließen Sie zunächst nichts an.
3. Schließen Sie ein gut geschirmtes, maximal 2 m langes USB-Kabel an den USB-Anschluss der Steuerung an und stecken Sie das andere Ende in einen freien Anschluss des PC. Der PC sollte nun ein neues Gerät erkennen. Tut sich nichts, muss eventuell noch der Treiber installiert werden.
4. Installieren und starten Sie Estlcam.

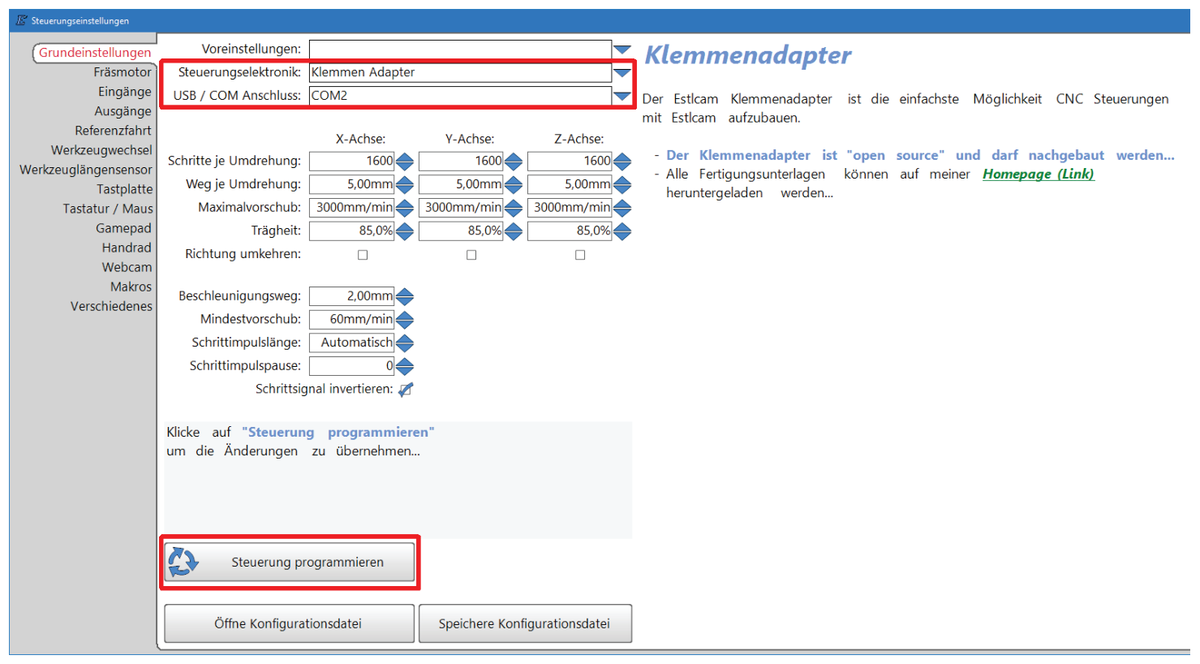

5. Rufen Sie unter Einstellungen → CNC Steuerung das Einstellungsfenster auf und stellen Sie bei „Steuerungselektronik“ den Typ Klemmen Adapter ein.
6. Stellen Sie unter „USB / COM Anschluss“ den von der Steuerung bereitgestellten COM-Port ein. Kennen Sie die Nummer nicht, wählen Sie „Suchen“ und folgen den Anweisungen.
7. Klicken Sie auf „Steuerung programmieren“, um zu testen, ob die Steuerung ansprechbar ist. Läuft der Vorgang durch, ist die Verbindung geschafft.
8. Ziehen Sie das USB-Kabel wieder ab und beginnen Sie mit dem Anklemmen der Komponenten – Stück für Stück, mit einem Funktionstest dazwischen.
