Anschluss Mafell-Fräsmotoren

Für Mafell-Fräsmotoren mit externer Drehzahlsteuerung.

1. Software konfigurieren

• Gehen Sie in die CNC-Steuerungseinstellungen → Fräsmotor.

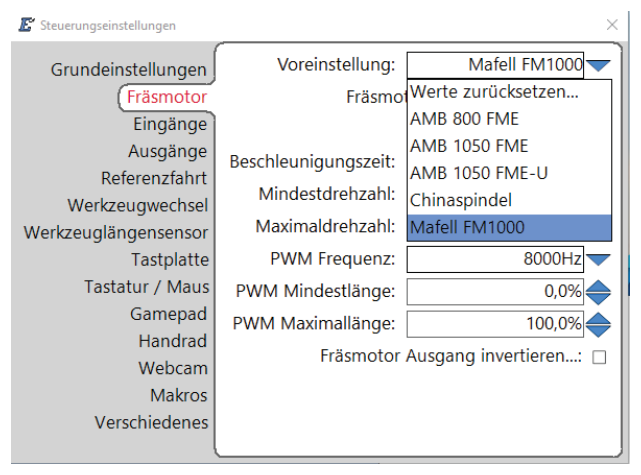

• Wählen Sie in der Liste „Voreinstellung“ Mafell FM1000 aus – oder tragen Sie die minimale und maximale Drehzahl Ihres Fräsmotors manuell in die Felder für unteres und oberes Drehzahllimit ein.
• Es wird mindestens Estlcam Version 11.041 benötigt.

2. Fräsmotor anschließen

Beenden Sie zuerst Estlcam und machen Sie den Klemmenadapter stromlos. Dann die Spindel wie folgt verbinden:

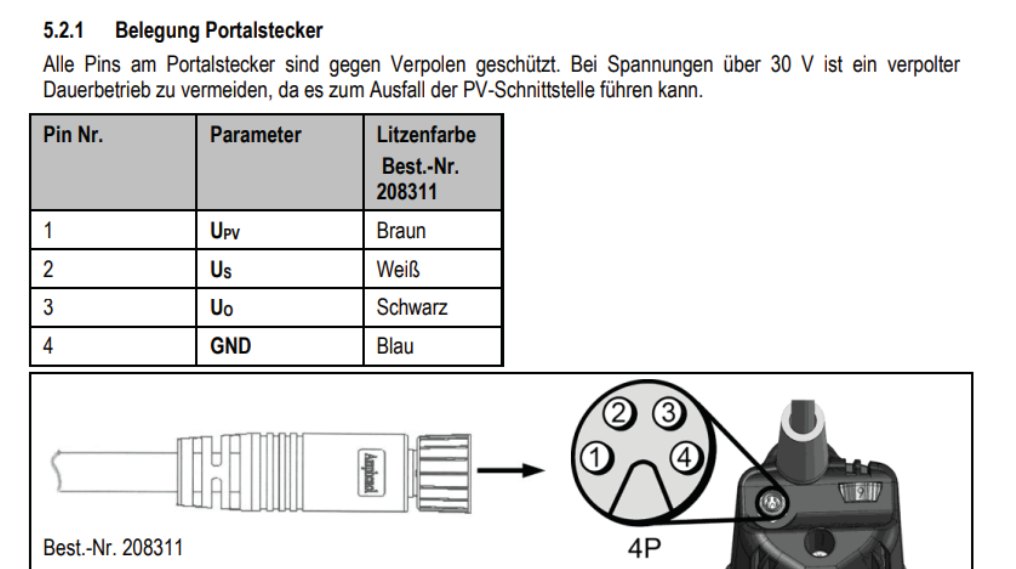

Pin	Parameter	Farbe	Anschluss an Klemmenadapter
1	UPV	braun	V+ oder eine der (A1)-Klemmen der Relaisausgänge
2	US	weiß	RPM
3	U0	schwarz	nicht anklemmen, gut isolieren
4	GND	blau	GND

Zusätzlich muss die Netzspannung über ein Relais auf die Spindel geschaltet werden. Am besten über eine Steckdose, deren Phase über ein Relais geschaltet wird: Verbinden Sie ein Relais mit dem Ausgang „Spindle“ – Klemme A1 des Relais an A1 des Ausgangs, A2 entsprechend an A2. Über den Schaltkontakt des Relais schalten Sie dann Netzspannung auf eine Steckdose, in die der Stecker der Spindel kommt. Die Schaltbilder dazu stehen unter Anschluss der Relaisausgänge.

Ist der Anschluss fertig:

1. Fräsmotor mit der Steckdose verbinden.
2. Klemmenadapter wieder mit Strom versorgen.
3. Estlcam starten.
4. Schalter am Fräsmotor auf „ein“ stellen.
5. Der Fräsmotor sollte sich jetzt über Estlcam ein- und ausschalten und in der Drehzahl steuern lassen.
