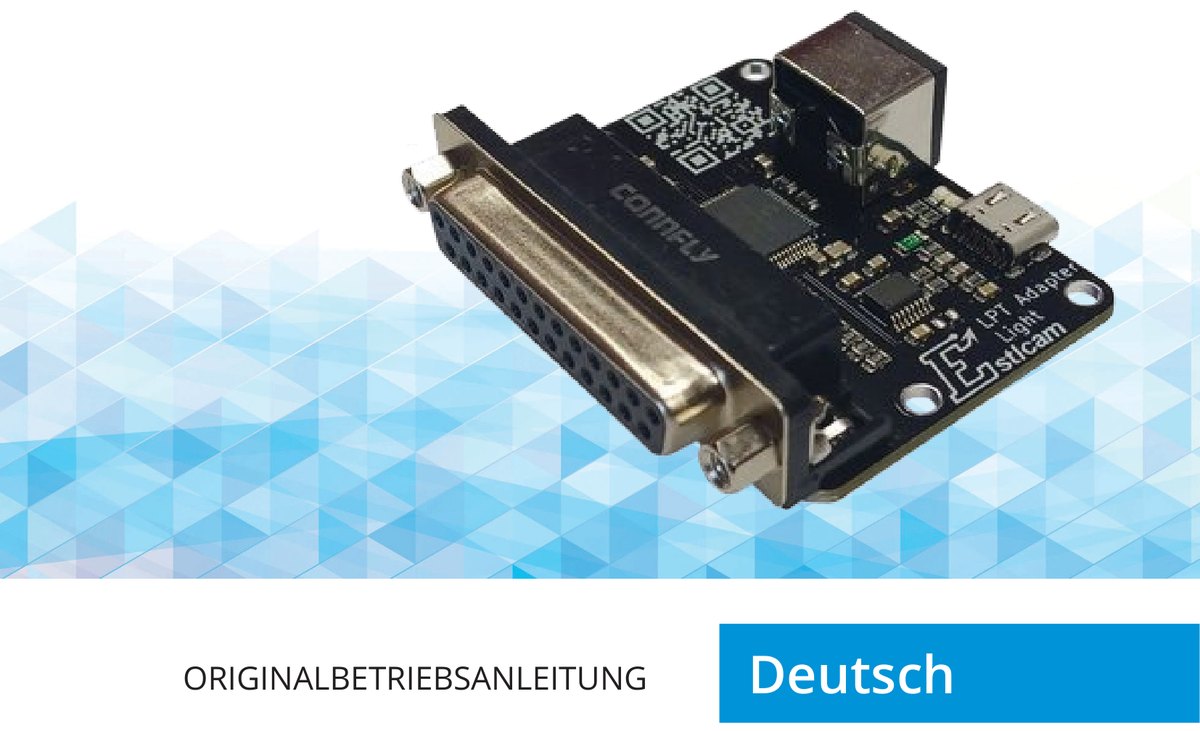

Der Estlcam LPT-Light-Adapter macht eine vorhandene Steuerung mit Parallelport-Anschluss für Estlcam nutzbar. Der Adapter ist die Hardware, Estlcam die dazugehörige Software. Diese Anleitung beschreibt die Hardware, ihre Inbetriebnahme und ihren Anschluss.
Der Adapter wird über eine 25-polige SUBD-Buchse an den Parallelport-Anschluss der bestehenden Steuerung gesteckt. Motortreiber, Sensoren, Endschalter, Spindel, Absaugung und ähnliches bleiben dort angeklemmt, wo sie sind – an der vorhandenen Steuerung.
Die Software läuft auf einem Windows-PC und erzeugt aus dem geladenen G-Code Steuerbefehle, die über die USB-Schnittstelle an den Adapter gesendet werden. Dessen Mikroprozessor nimmt die Befehle entgegen und erzeugt daraus die Steuersignale für die Motoren. Gleichzeitig schaltet er die Ausgänge, liest die Eingänge und meldet deren Zustände an die Software zurück, die darauf reagieren kann.
WICHTIG
Der LPT-Light-Adapter arbeitet ausschließlich mit Estlcam ab Version 12. Ältere Versionen erkennen die Hardware nicht.
Diese Anleitung wendet sich an den Werkzeugmaschinen-Anwender und an das Einbaupersonal. Lesen Sie vor dem ersten Anschluss das Kapitel Sicherheit – insbesondere die Hinweise zur NOTHALT-Einrichtung.
