Der Estlcam Klemmenadapter ist eine einfache CNC-Steuerung, die von der Estlcam-Software gesteuert wird. Der Klemmenadapter ist die Hardware, Estlcam die dazugehörige Software. Diese Anleitung beschreibt die Hardware, ihre Inbetriebnahme und ihren Anschluss.
Der Klemmenadapter dient dazu, Motortreiber, Sensoren, Endschalter, Spindel, Absaugung und ähnliches anzuschließen, damit die Software diese steuern kann. Dafür verfügt er über eine Reihe von Anschlussklemmen, deren Funktion in dieser Anleitung beschrieben wird.

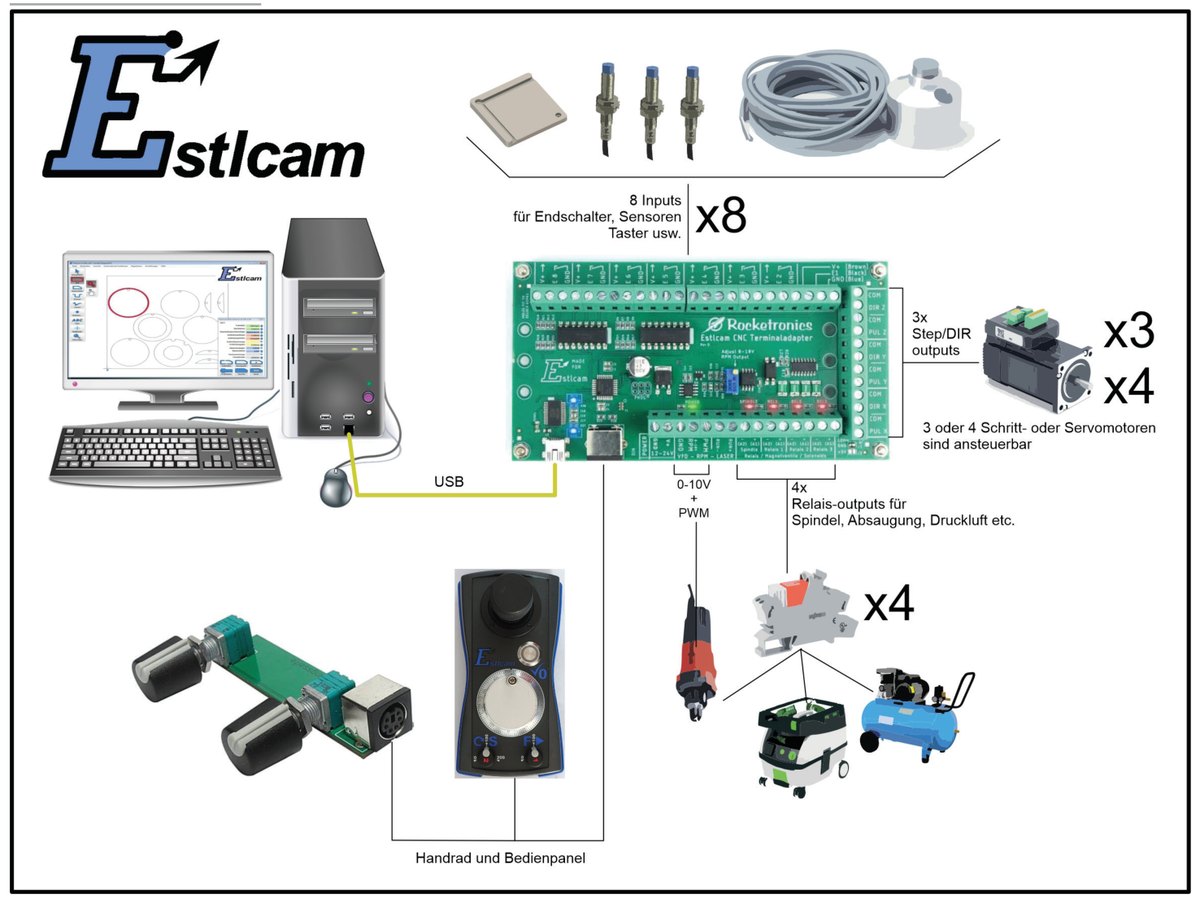

Die Software läuft auf einem Windows-PC und erzeugt aus dem geladenen G-Code Steuerbefehle, die über die USB-Schnittstelle an den Klemmenadapter gesendet werden. Dessen Mikroprozessor nimmt die Befehle entgegen und erzeugt daraus die Steuersignale für die Motoren. Gleichzeitig schaltet er die Ausgänge, liest die Eingänge und meldet deren Zustände an die Software zurück, die darauf reagieren kann.
Der Klemmenadapter arbeitet mit Estlcam in der Version 11 oder 12.
Diese Anleitung wendet sich an den Werkzeugmaschinen-Anwender und an das Einbaupersonal. Lesen Sie vor dem ersten Anschluss das Kapitel Sicherheit – insbesondere die Hinweise zur NOTHALT-Einrichtung.
