Für AMB- und Kress-Fräsmotoren mit externer Drehzahlsteuerung.
1. Software konfigurieren

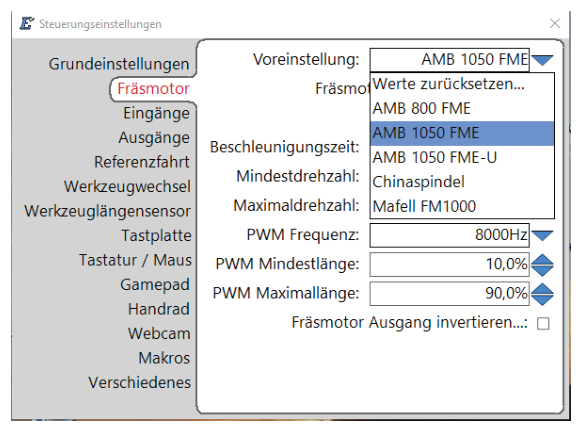

- Gehen Sie in die CNC-Steuerungseinstellungen → Fräsmotor.
- Wählen Sie in der Liste „Voreinstellung“ Ihren Fräsmotor aus.
- Es wird mindestens Estlcam Version 11.041 benötigt.

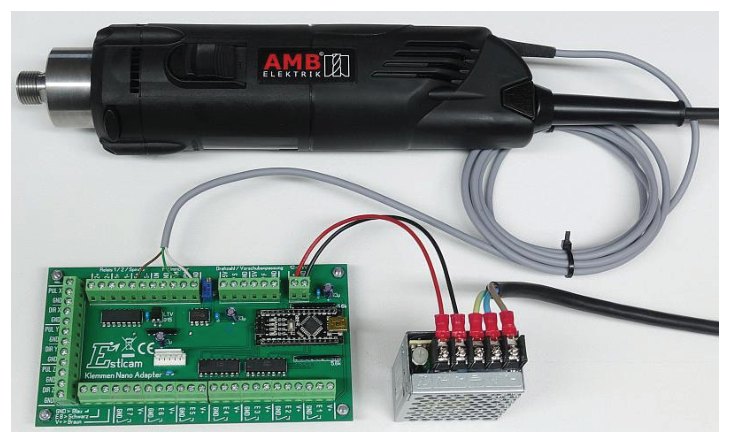

2. Fräsmotor anschließen
Beenden Sie zuerst Estlcam und machen Sie den Klemmenadapter stromlos. Dann verbinden:
| Ader | Klemmenadapter |
|---|---|
| weiß | GND |
| grün | RPM |
| braun | V+ (davon gibt es mehrere am Adapter – welche, ist egal) |
Anschließend:
- Fräsmotor mit der Steckdose verbinden.
- Klemmenadapter wieder mit Strom versorgen.
- Estlcam starten.
- Schalter am Fräsmotor auf „ein“ stellen.
- Der Fräsmotor sollte sich jetzt über Estlcam ein- und ausschalten und in der Drehzahl steuern lassen.
WARNUNG
Seien Sie beim Einschalten darauf gefasst, dass der Fräsmotor unerwartet anlaufen könnte, falls etwas falsch eingestellt ist.
