Der Kern der Steuerung wird über den USB-Anschluss mit Spannung versorgt. Das versorgt den Mikrocontroller und dessen Ausgänge, die die Signale STEP und DIR für die Motoren liefern. Alle anderen Teile der Platine sind auf eine externe Spannung von 24 V angewiesen.
ACHTUNG
Ohne diese externe Spannungsversorgung funktionieren die Ein- und Ausgänge nicht, außerdem gibt es dann kein Drehzahlregelsignal.
Anschluss

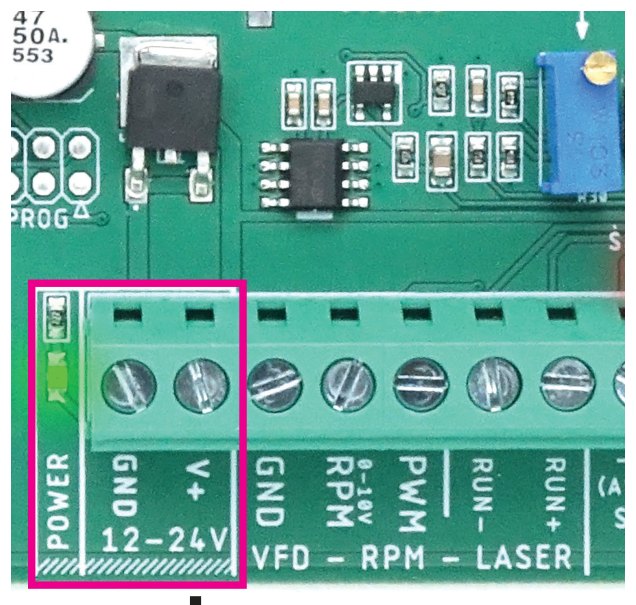

- Positiven Ausgang „+“ des Netzteils an „V+“ anklemmen.
- Negativen Ausgang „-“ des Netzteils an „GND“ daneben anklemmen.
- Der Spannungseingang ist gegen Verpolung geschützt; eine grüne LED signalisiert anliegende Spannung.
Welche Spannung?
Passende 24 V liefern kleine Netzteile, zum Beispiel das Meanwell MDR-20-24. Das Netzteil sollte etwa 1 A liefern können. Betrieb mit 12 bis 24 V ist möglich; die Wahl hängt in erster Linie von den Anforderungen der genutzten Relais ab:
- Bei 24-V-Relais muss ein 24-V-Netzteil verwendet werden.
- Bei 12-V-Relais muss ein 12-V-Netzteil verwendet werden.
- Bei Solid-State-Relais mit weitem Eingangsspannungsbereich oder ganz ohne Relais ist die Spannung in der Regel beliebig.
Unsere Empfehlung: Nehmen Sie einfach 24 V, das ist der Industriestandard.
VORSICHT
Spannungen über 30 V können den Adapter beschädigen oder zerstören.
VORSICHT
Bei Verwendung von Peripherie, die nicht für die Betriebsspannung geeignet ist, kann diese beschädigt oder zerstört werden.
