Dieses Handbuch beschreibt die Inbetriebnahme und Verwendung des Estlcam Klemmenadapter XL von Rocketronics. Es entspricht der Originalbetriebsanleitung, Revision A3.
WICHTIG
Erst lesen, dann schrauben. Bitte arbeiten Sie die Kapitel Sicherheit und Einrichtung durch, bevor Sie Komponenten anschließen.
Was ist der Klemmenadapter XL?
Der Estlcam Klemmenadapter ist eine einfache CNC-Steuerung, die durch die Estlcam-Software gesteuert wird. Der Klemmenadapter ist die Hardware, die Estlcam Software die dazugehörige Software. Dieses Handbuch beschreibt nur die Hardware und deren Inbetriebnahme und Anschluss.
Der Klemmenadapter dient dazu, Motortreiber, Sensoren, Endschalter, Spindel, Absaugung usw. anzuschließen, damit die Software diese steuern kann. Zu diesem Zweck verfügt er über eine Reihe von Anschlussklemmen.
Die Software Estlcam V11 oder V12 läuft auf einem Windows PC und verwendet den geladenen G-Code, der die Fahrbefehle definiert. Aus diesem G-Code werden Steuerbefehle generiert, die über die USB-Schnittstelle an den Klemmenadapter gesendet werden. Dieser verfügt unter anderem über einen Mikroprozessor, der die Befehle entgegennimmt und daraus Steuersignale für die Motoren erzeugt. Gleichzeitig steuert er die Ausgänge und liest die Eingänge, meldet deren Zustände an die Software zurück, die darauf entsprechend reagieren kann.
Es handelt sich also um eine CNC-Steuerung, bestehend aus Hardware und Software, mit der eine Fräsmaschine automatisch gesteuert werden kann.
ACHTUNG
Die Estlcam-Software kann mit dieser Hardware nur ab Version 12 verwendet werden.

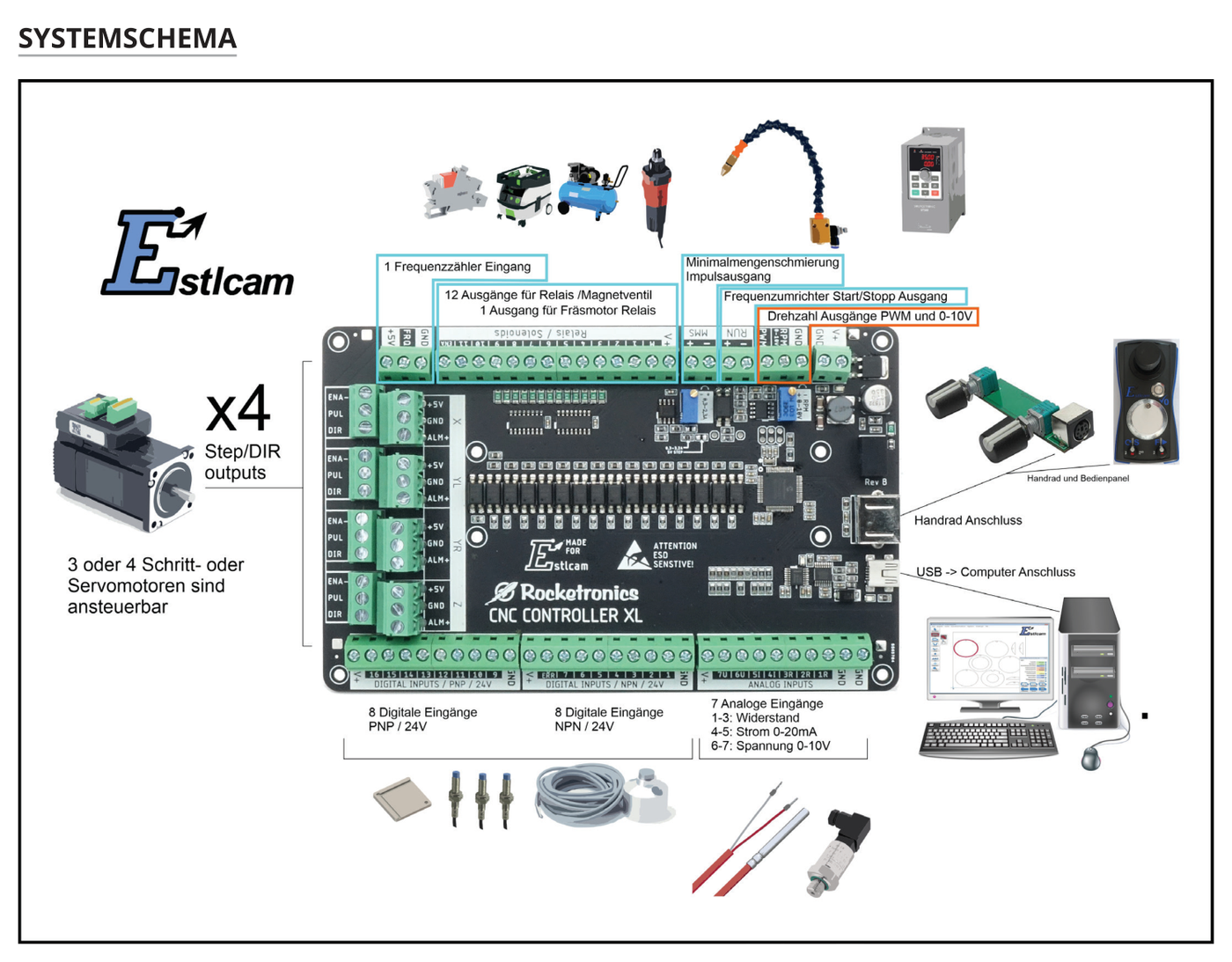

Systemschema
Hinweise zum Einbau
Die Steuerung ist dazu bestimmt in eine ortsfeste Anlage verbaut zu werden. Es ist für sich als Gerät erst verwendbar wenn es an eine Maschine angeschlossen wird, die Antriebsmotoren und weitere Bauteile besitzt. Erst in Kombination mit diesen Teilen entsteht eine automatische Maschine. Es muss daher vom Anwender oder Einbauer sicher gestellt werden, dass die gesamte Maschine nach Fertigstellung des Einbaus den gesetzlichen Richtlinien entspricht.
Bestimmungsgemäßer Gebrauch
Die Steuerung dient der Ansteuerung von Schritt- oder Servomotoren (oder ähnlicher Antriebe) für den Betrieb an einer Fräsmaschine. Ein anderer Gebrauch gilt als nicht bestimmungsgemäß.
Mitgeliefertes Zubehör wie Netzteile, Endstufen, Sensoren oder Motoren sind immer nur bestimmungsgemäß zu verwenden.
Schutzvermerk
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Alle in diesem Handbuch genannten Bezeichnungen von Erzeugnissen sind Warenzeichen der jeweiligen Firmen. Technische Änderungen vorbehalten. Bei der Fertigung wurden alle Sicherheitsvorschriften, insbesondere die CE-Richtlinien beachtet. Jedes einzelne Produkt wurde im Werk einer umfangreichen Endkontrolle unterzogen.
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so dass wir für die vollständige Übereinstimmung keine Gewähr übernehmen. Die Angaben in dieser Druckschrift werden jedoch regelmäßig überprüft, und notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten.
Adressat der Dokumentation
Die vorliegende Dokumentation wendet sich an den Werkzeugmaschinen-Anwender und dem Einbaupersonal. Die Druckschrift beschreibt ausführlich die für den Anwender notwendigen Sachverhalte zum Einbau und zur Bedienung der Steuerung.
