Der Klemmen Adapter XL benötigt eine externe Stromversorgung mit 24V Gleichspannung.

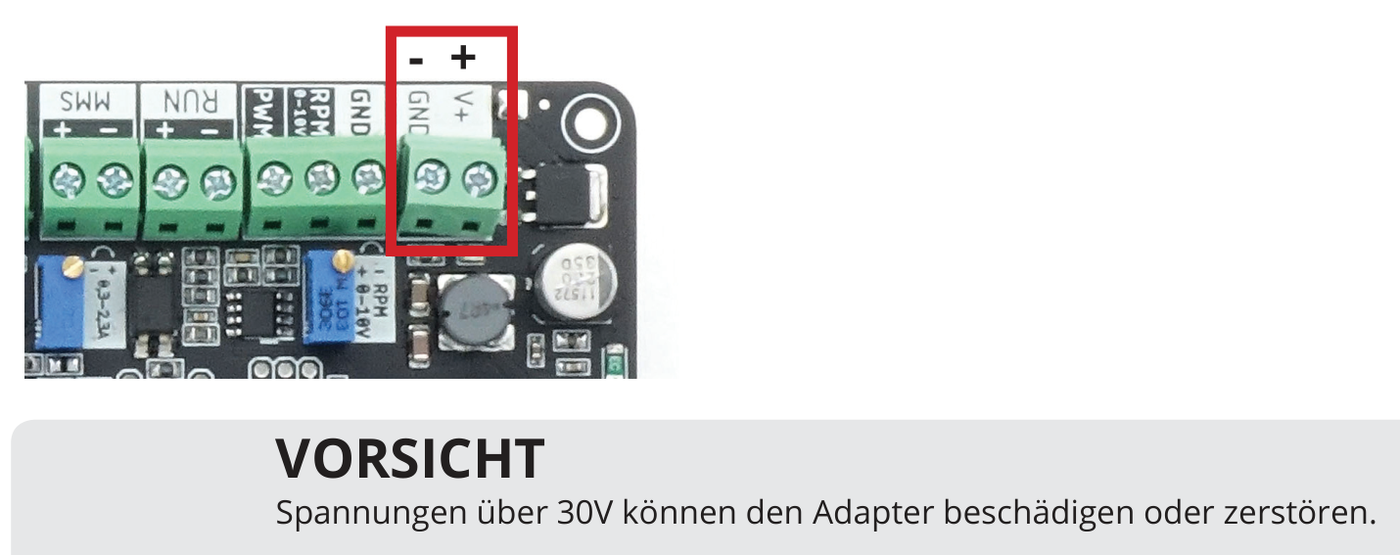

Anschluss
- Verbinde den positiven Ausgang / „+“ des Netzteils mit „V+“
- Verbinde den negativen Ausgang / „-“ des Netzteils mit „GND“
- Bei anliegender Spannung leuchtet die blaue LED über der Klemme.
- Zulässiger Spannungsbereich: 12-30 Volt
- Höhere Spannungen können den Adapter zerstören!
- Bei geringeren Spannungen funktionieren manche Dinge nicht korrekt.
- Der Spannungsversorgungsanschluss ist gegen Verpolung geschützt.
Empfehlung: 24V, denn 24V ist eine übliche Steuerspannung mit großer Auswahl kompatibler Komponenten. Die Stromversorgung steht über diverse „V+“ Klemmen des Adapters auch zur Versorgung weiterer Komponenten wie z.B. Sensoren zur Verfügung.
Netzteil
Empfohlene Leistung des Netzteils: 15-50 Watt. Geeignete Netzteile sind z.B. MEAN WELL MDR-20-24 mit 24V / 1A. Bei Anschluss mehrerer Magnetventile und MMS Einspritzdüse ist eine Leistung um ca. 50W empfehlenswert, z.B. MDR-60-24.
ACHTUNG
Bei Netzteilen mit sehr hoher Leistung besteht im Fall eines Kurzschlusses die Gefahr dass Leitungen des Adapters durchbrennen!
Hinweise
Die Takt / Richtungssignale und der PWM-Ausgang des Klemmen Adapter XL arbeiten grundsätzlich mit 5V und sind unabhängig von der gewählten Spannungsversorgung.
Die Spannungsversorgung der Motortreiber sollte immer über ein eigenes Netzteil erfolgen: einerseits weil die Spannung dort üblicherweise >30V beträgt und den Adapter zerstören würde, andererseits weil Schrittmotorendstufen Störquellen sind deren Stromversorgung auch bei passender Spannung nicht mit sonstigen Komponenten der Steuerung geteilt werden sollte.
VORSICHT
Spannungen über 30V können den Adapter beschädigen oder zerstören.
VORSICHT
Bei Verwendung von Peripherie, die nicht für die Betriebsspannung geeignet ist, kann diese beschädigt oder zerstört werden.
