Adapter Stromversorgung (24V)

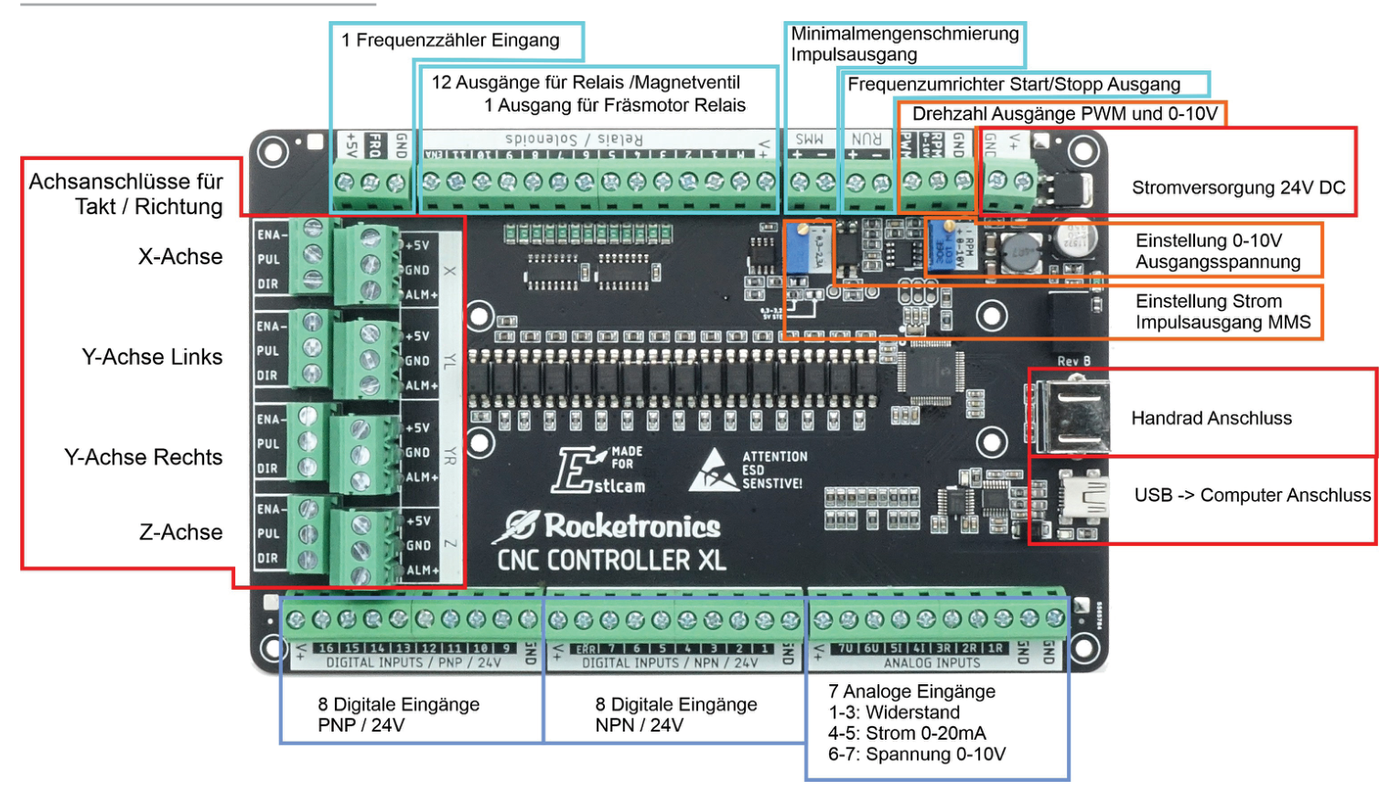

Die Klemmen „GND“ und „V+“ rechts oben mit einem 24V Netzteil verbinden. Der Anschluss versorgt den Adapter und steht auch an den restlichen „V+“ Anschlüssen zur Versorgung weiterer Komponenten zur Verfügung.
USB Anschluss
Der Klemmen Adapter XL hat 1 USB Anschluss für die Verbindung zum PC. Verwenden Sie hier ein gut geschirmtes möglichst kurzes Kabel.
1x Mini-DIN Buchse
Für das Estlcam Handrad.
Takt / Richtung Signale
Es stehen Klemmen für 4 Motoren zur Verfügung: X, Y Links, Y Rechts und Z.
| Klemme | Funktion |
|---|---|
| ENA- | Enable Signal ENA- des Motortreibers (optional) |
| PUL | Taktsignal PUL+ des Motortreibers |
| DIR | Richtungssignal DIR+ des Motortreibers |
| +5V | 5V Spannung |
| GND | Masse |
| ALM+ | Alarmsignal ALM+ des Motortreibers (optional) |
Für Maschinen mit beidseitigem Portalantrieb sind die Signale der Y-Achse doppelt vorhanden: Y LI PUL und Y LI DIR für die linke Seite, Y RE PUL und Y RE DIR für die rechte Seite. Hat die Maschine nur einen Y-Achsen Motor ist es egal ob die Anschlüsse für links oder rechts verwendet werden.
16 digitale Eingänge
- GND: Masse
- Die Eingänge sind in 2 Blöcke zu je 8 Eingängen organisiert
- Eingänge 1 bis 8 sind „NPN“ Logik gegen „GND“ schaltend. Eingang 8 ist verbunden mit der ALM+ Klemme der Motorsignalklemmen
- Eingänge 9 bis 16 sind „PNP“ Logik gegen „V+“ schaltend
- V+: Stromversorgung (24V)
7 analoge Eingänge
- GND: Masse
- 1R / 2R / 3R: Widerstandsmessung 0-10kOhm (Messung gegen „GND“)
- 4I, 5I: Strommessung 0-20mA
- 6U, 7U: Spannungsmessung 0-10V
- V+: Stromversorgung (24V)
1 Frequenzzählereingang
- GND: Masse
- FRQ: Frequenzzählereingang (5V TTL Pegel)
- +5V: 5V zur Versorgung des Sensors
Relais / Magnetventilausgänge
- V+: Gemeinsame Stromversorgung (24V) der Relais / Ventile
- M: Ausgang speziell für das Relais zum Schalten des Fräsmotors
- 1 bis 12: Weitere Ausgänge (max 100mA je Ausgang). Ausgang 12 ist verbunden mit der ENA- Klemme der Motorsignalklemmen
Minimalmengenschmierung, Impulsausgang mit Strombegrenzung
- MMS-: Negativer (GND) Anschluss des Impulsausgangs
- MMS+: Positiver (+24V) Anschluss des Impulsausgangs
Frequenzumrichter Start / Stopp Ausgang
Der „RUN“ Ausgang ist ein potentialfreier Optokopplerausgang zum Schalten digitaler Eingänge von Frequenzumrichtern.
- RUN-: Negativer Anschluss
- RUN+: Positiver Anschluss
PWM und 0-10V Drehzahlausgänge
- GND: Masse
- RPM: 0-10V Analogausgang / kalibrierbar
- PWM: 5V PWM Signal
