Laden Sie erst die Software herunter, diese kann auch ohne Lizenz verwendet werden. Es funktioniert nur mit Version ab 12.1. 64-Bit Version: Estlcam_64_12.exe
Auf deinem Desktop hast du anschließend 2 Estlcam Icons:
- „Estlcam V12 CAM“ für das CAM Modul von Estlcam
- „Estlcam V12 CNC“ für das Steuerungsmodul von Estlcam
Starte die Steuerung mit einem Doppelklick auf das „Estlcam V12 CNC“ Symbol und klicke anschließend auf den „Gabelschlüssel“ Button am rechten Rand des Steuerungsfensters um die Steuerungseinstellungen zu öffnen.
Schrittfolge
- Bauen Sie die Platine an den vorgesehenen Ort ein, z.B. einen Schaltschrank oder anderes geeignetes Gehäuse. Bitte nicht auf der Tischplatte aus Kunststoff testen, diese kann sehr hohe statische Entladungen an die Elektronik abgeben und diese zerstören.
- Schließen Sie noch NICHTS an außer der 24V Versorgungsspannung.
- Schließen Sie ein gut geschirmtes, maximal 2m langes USB Kabel an den USB-Anschluss der Steuerung an und stecken Sie das andere Ende in einen freien Anschluss eines PC. Der PC sollte nun ein neues Gerät erkennen. Tut sich da nichts muss evtl. noch der Treiber installiert werden. Diesen finden Sie auf unserer Website.

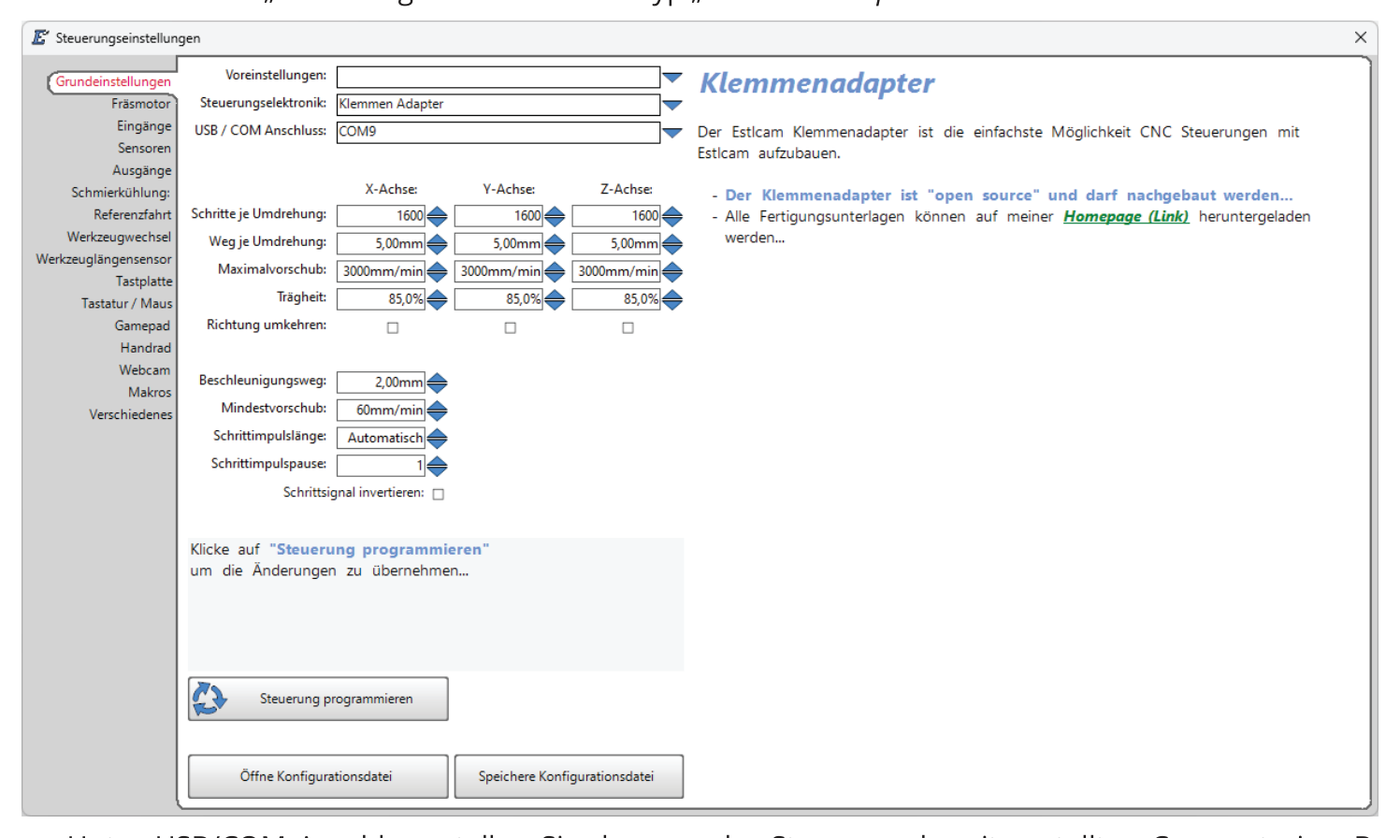

- In der Software rufen Sie unter Einstellungen -> CNC Steuerung das Einstellungsfenster auf. Dort stellen Sie bei „Steuerungselektronik“ den Typ Klemmen Adapter ein.
- Unter USB/COM Anschluss stellen Sie den von der Steuerung bereitgestellten Comport ein, z.B. COM2. Kennen Sie die Nummer nicht wählen Sie „Suchen“ und folgen Sie den Anweisungen.
- Klicken Sie dann auf „Steuerung programmieren“ um zu testen ob die Steuerung ansprechbar ist. Wenn der Vorgang durchläuft ist die Verbindung geschafft!
- Ziehen Sie dann das USB-Kabel zunächst wieder ab.
VORSICHT
Anschluss von Komponenten bitte IMMER bei abgezogenem USB-Kabel und ohne Stromversorgung der Steuerung.
Dann kann mit dem Anklemmen der Komponenten begonnen werden. Am besten Stück für Stück und zwischendurch immer wieder die Funktion testen.
