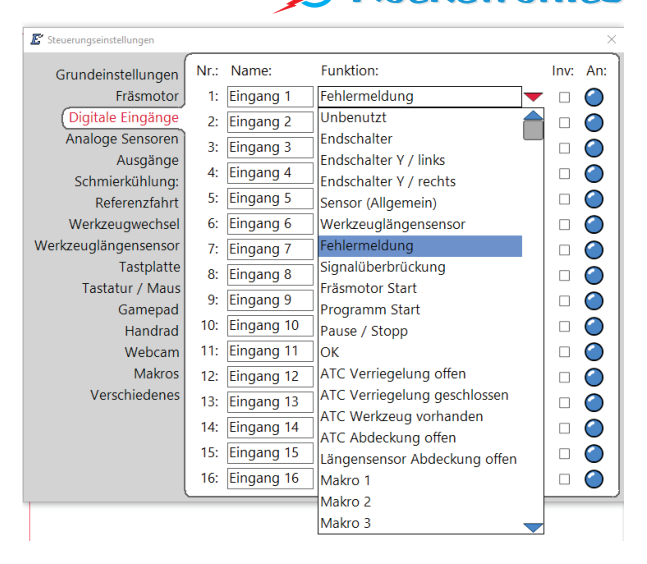

Damit ein Eingang die gewünschte Aufgabe übernimmt muss er in der Konfiguration der Steuerung entsprechend konfiguriert werden. Das geht in der Software unter Einstellungen -> CNC Steuerung. Dort im Fenster wählen Sie die Lasche „Eingänge“. Dort kann für Eingang 1 bis 16 die Funktion eingestellt werden.
Mögliche Funktionen der Eingänge
Unbenutzt – Für nicht benutzte Eingänge. Nicht benutzte Eingänge werden im Steuerungsfenster ausgeblendet.
Endschalter – Für End- bzw. Referenzschalter. Es ist egal ob 0, 1 oder 2 Endschalter je Achse vorhanden sind. Bei Mangel an Eingängen können mehrere Endschalter gleichzeitig an einen Eingang angeschlossen werden.
Endschalter Y / links und Endschalter Y / rechts – Nur für Hardware mit Achs-Ausrichtfunktion verfügbar! Wenn die Y-Achse der Maschine von einem linken und rechten Motor angetrieben wird und auf beiden Seiten Endschalter montiert sind wird die Maschine bei der Referenzfahrt automatisch ausgerichtet.
Sensor – Für Sensoren wie z.B. Werkzeuglängensensor, Tastplatte etc.
Werkzeuglängensensor – Für Sensoren wie z.B. Werkzeuglängensensor, dieser Eingang wird aber NUR während der Längenmessung überwacht!
Fehlermeldung – Für kritische Fehler die einen sofortigen Stillstand aller Achsen und des Fräsmotors auslösen sollen. Dies ist die Brachialmethode die Maschine abrupt zu stoppen, was in der Regel zu Schrittverlusten führt. Siehe auch Funktion „Pause / Stopp“ als mildere Alternative.
ACHTUNG
„Fehlermeldung“ ist KEIN NOTAUS! Es ist eine Softwarefunktion die keinen 100%igen Schutz bieten kann. Bei Bedarf an einem echten Nothalt muss dieser durch geeignete Hardware realisiert werden, das Fehlermeldungssignal kann nur als optionale Zusatzmaßnahme dienen.
Signalüberbrückung – Dient zur Überbrückung von Endschalter, Sensor und Fehlermeldungen um die Maschine bei Bedarf manuell vom auslösenden Schalter oder Sensor herunterfahren zu können.
Fräsmotor Start – Startet und stoppt den Fräsmotor.
Programm Start – Startet und pausiert das CNC Programm.
Pause / Stopp – Stoppt den Fräsmotor / pausiert CNC Programme.
OK – Achsen Abnullen / Auswahl bestätigen etc.
MAKRO bis 10 – Startet Makros 1 bis 10.
Andere – Für alles andere. Hat keine Funktion, der Status des Eingangs wird allerdings im Steuerungsfenster angezeigt.
Die blaue „LED“ neben dem Eingang signalisiert den aktuellen Zustand des Eingangs, hilfreich bei Kontrollen.
TIPP
Die Konfiguration sollte erst am Schluss nach erfolgreicher Inbetriebnahme vorgenommen werden, sonst überschreibt Estlcam ggf. alles wieder mit den Grundeinstellungen.
Wichtig
- Unbenutzte Eingänge sollten auch als „Unbenutzt“ konfiguriert sein.
- Bei Öffnern muss das Häkchen bei „Invertieren“ gesetzt werden!
- „Endschalter“, egal ob mechanisch oder als Induktivsensor, immer als „Endschalter“ einstellen, nicht als Sensor!
- Ein „Sensor“ ist z.B. ein Längenmesssensor, Kantentaster etc.
- Für Fehlersignale verwenden wir den Typ „Fehlermeldung“.
- Es können Taster für Start oder Stop eines Programms angeklemmt werden, der Eingang muss dann als „Programm Start“ bzw. „Programm Stop“ konfiguriert werden.
WICHTIG
Wenn Einstellungen verändert wurden müssen diese IMMER mit „Steuerung programmieren“ auf den Klemmenadapter übertragen werden!
