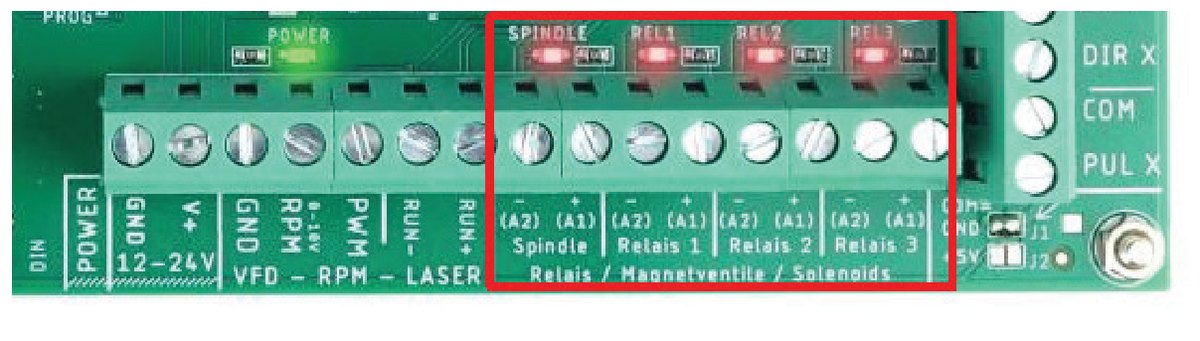

Der Adapter besitzt vier Ausgänge für Relais: „Spindle“ für den Fräsmotor sowie „Relais 1“ bis „Relais 3“ für frei wählbare Zusatzfunktionen wie Staubsauger oder Licht. Darüber befinden sich rote LEDs, die den Schaltzustand anzeigen.
- Jeder Ausgang besteht aus einem „+“- und einem „-“-Anschluss.
- Der „+“-Anschluss ist direkt mit der Versorgungsspannung des Adapters verbunden.
- Der „-“-Anschluss ist der eigentlich schaltende Anschluss und wird bei Aktivierung des Ausgangs gegen „GND“ durchgeschaltet.
Angeschlossen werden können mechanische Relais, Magnetventile oder Solid-State-Relais. Diese müssen für die Betriebsspannung des Klemmenadapters (24 V) geeignet sein und dürfen nicht mehr als 200 mA Strom verbrauchen.
ACHTUNG
Die Anschlüsse des Adapters selbst können keine starken Ströme schalten – maximal 200 mA. Für große Lasten muss immer ein Relais dazwischengeschaltet sein. Achten Sie darauf, dass das Relais für die gewählte Versorgungsspannung geeignet ist.
Anschluss mechanischer Relais
Die preiswerteste Lösung – in seltenen Fällen sind allerdings Störungen der USB-Kommunikation möglich.
- Verbinden Sie „A1 (+)“ des Relais mit dem „+“-Anschluss des gewünschten Ausgangs.
- Verbinden Sie „A2 (-)“ des Relais mit dem „-“-Anschluss des gewünschten Ausgangs.
- Achten Sie auf eine zur Versorgungsspannung passende Spulenspannung (12 bis 24 V).
- Für die meisten Anwendungen passend: Relais mit 24 V Spulenspannung, zum Beispiel Wago 788-304.
VORSICHT
Viele Relais haben integrierte Freilaufdioden. Wird ein solches Relais falsch herum angeschlossen, führt das zu einem Kurzschluss. Relais, bei denen nicht klar ist, ob Freilaufdioden vorhanden und wie herum sie gepolt sind, dürfen nicht angeschlossen werden.

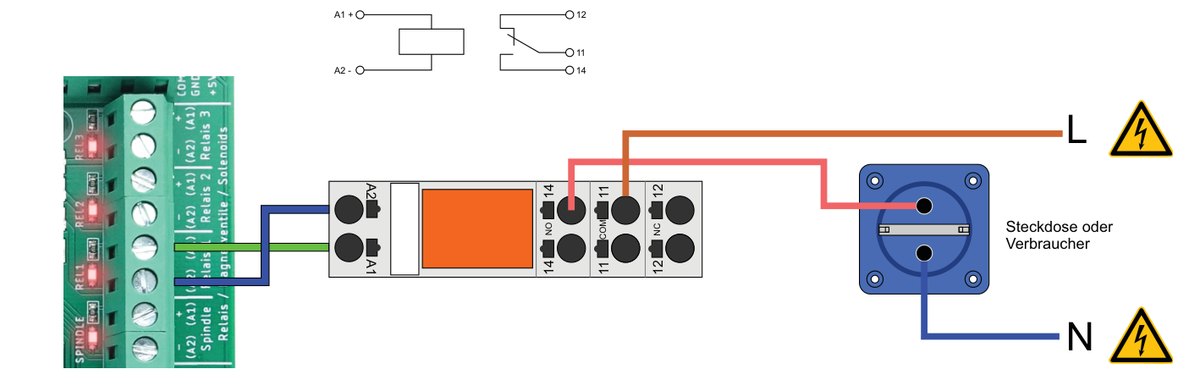

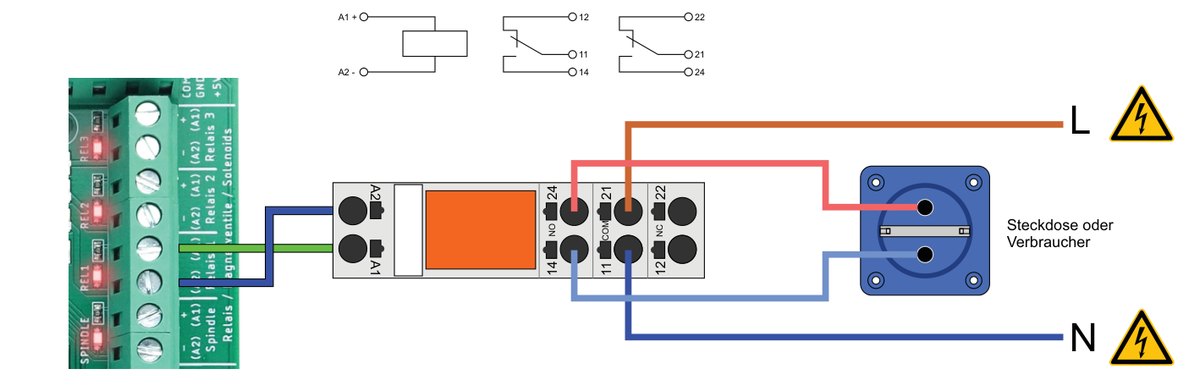

Hat das Relais einen Kontakt, schaltet man mit diesem Kontakt den L-Leiter des Netzes auf den Verbraucher; N wird dauerhaft mit dem Verbraucher verbunden. Hat das Relais zwei Kontakte, kann man L und N zum Verbraucher schalten. Am Relais sind die Kontakte 11 und 14 bzw. 21 und 24 die Schließerkontakte.

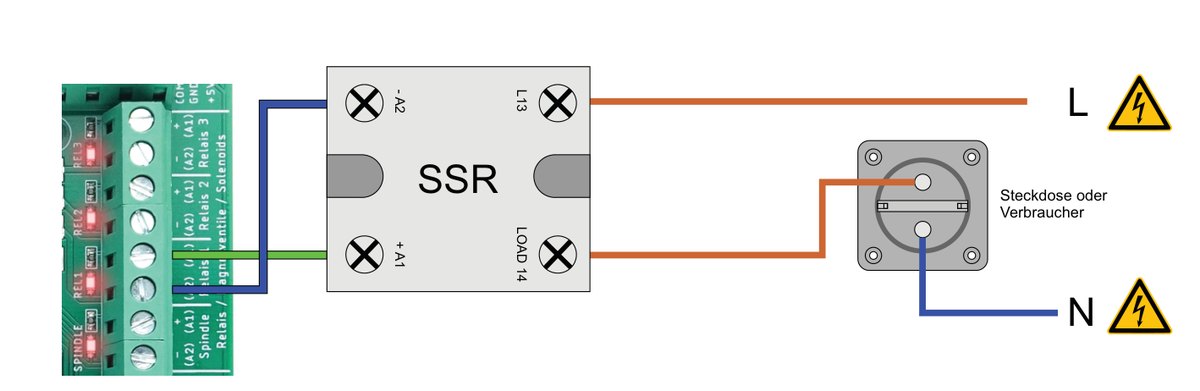

Anschluss von Solid State Relais (SSR)
SSR sind relativ teuer, dafür störungsarm schaltend und mangels Freilaufdioden ohne Gefahr von Kurzschlüssen anschließbar. Der Anschluss erfolgt wie bei mechanischen Relais über „A1 (+)“ und „A2 (-)“.
ACHTUNG
Verwenden Sie nur SSR mit Nulldurchgangsschaltung (zero crossing circuit) – das Relais wird sonst gegebenenfalls von induktiven Lasten wie Motoren zerstört. Achten Sie auf ausreichende Strom- und Spannungsfestigkeit sowie auf einen passenden Eingangsspannungsbereich (12 oder 24 V). Beim Schalten hoher Lasten ist meist ein Kühlkörper nötig; dazu werden SSR zum Beispiel an die Schaltschrankwand geschraubt.
Anschluss Magnetventile
Magnetventile verhalten sich wie mechanische Relais. Damit lassen sich zum Beispiel pneumatische Klemmvorrichtungen recht einfach über den Klemmenadapter steuern. Beachten Sie den maximal zulässigen Spulenstrom von 200 mA und die notwendigen Freilaufdioden.
TIPP

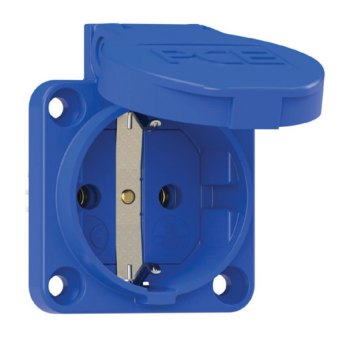

Für Verbraucher wie Pumpen, Staubsauger oder Spindeln sind Einbausteckdosen sehr hilfreich. Mit dem Relais schaltet man die Netzspannung auf die Steckdose; der Verbraucher wird einfach eingesteckt und lässt sich so leicht abnehmen oder bei Defekt wechseln.
Schaltbeispiele
GEFAHR
Ausschließlich Elektrofachkräfte dürfen selbstständig an elektrischen Anlagen arbeiten. Die Netzspannung muss immer mit Sicherungen abgesichert werden. Verwenden Sie nur Kabel, die auch für Netzspannungen zugelassen sind.
