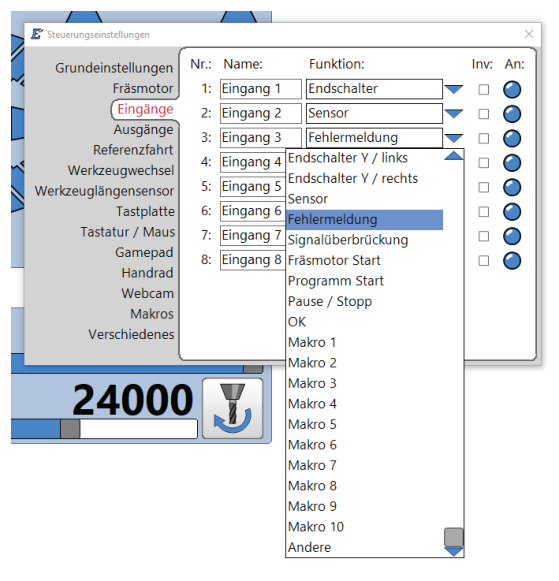

Damit ein Eingang die gewünschte Aufgabe übernimmt, muss er in der Konfiguration der Steuerung entsprechend eingestellt werden. Das geht in der Software unter Einstellungen → CNC Steuerung, dort im Fenster über die Lasche „Eingänge“. Am Klemmenadapter lässt sich die Funktion für die Eingänge 1 bis 8 einstellen.
Mögliche Funktionen der Eingänge
| Funktion | Bedeutung | |
|---|---|---|
| Unbenutzt | Für nicht benutzte Eingänge. Sie werden im Steuerungsfenster ausgeblendet. | |
| Endschalter | Für End- bzw. Referenzschalter. Es ist egal, ob 0, 1 oder 2 Endschalter je Achse vorhanden sind | bei Mangel an Eingängen können mehrere Endschalter an einen Eingang angeschlossen werden. |
| Sensor | Für Sensoren wie Werkzeuglängensensor, Tastplatte etc. | |
| Fehlermeldung | Für kritische Fehler, die einen sofortigen Stillstand aller Achsen und des Fräsmotors auslösen sollen. | |
| Signalüberbrückung | Überbrückt Endschalter, Sensor und Fehlermeldungen, um die Maschine manuell vom auslösenden Schalter herunterfahren zu können. | |
| Fräsmotor Start | Startet und stoppt den Fräsmotor. | |
| Programm Start | Startet und pausiert das CNC-Programm. | |
| Pause / Stopp | Stoppt den Fräsmotor und pausiert CNC-Programme. | |
| OK | Achsen abnullen, Auswahl bestätigen etc. | |
| Makro 1 bis 10 | Startet die Makros 1 bis 10. | |
| Andere | Ohne Funktion, der Status des Eingangs wird aber im Steuerungsfenster angezeigt. |
ACHTUNG
Die Funktionen „Endschalter Y / links“ und „Endschalter Y / rechts“ stehen in der Liste, sind aber nur für Hardware mit Achs-Ausrichtfunktion verfügbar – nicht für diese Steuerung.
WARNUNG
Die Funktion „Fehlermeldung“ ist die Brachialmethode, die Maschine abrupt zu stoppen, was in der Regel zu Schrittverlusten führt. Sie ist kein Notaus und kann keinen hundertprozentigen Schutz bieten – siehe NOTHALT-Einrichtung. Als mildere Alternative steht „Pause / Stopp“ zur Verfügung.
Wichtig
- Unbenutzte Eingänge sollten auch als „Unbenutzt“ konfiguriert sein.
- Bei Öffnern muss das Häkchen bei „Invertieren“ gesetzt werden.
- Endschalter – egal ob mechanisch oder als Induktivsensor – immer als „Endschalter“ einstellen, nicht als Sensor.
- Ein „Sensor“ ist zum Beispiel ein Längenmesssensor oder ein Kantentaster.
- Für Fehlersignale wird der Typ „Fehlermeldung“ verwendet.
- Taster für Start oder Stopp eines Programms werden als „Programm Start“ bzw. „Pause / Stopp“ konfiguriert.
- Die blaue „LED“ neben dem Eingang signalisiert dessen aktuellen Zustand – hilfreich bei Kontrollen.
- Nehmen Sie die Konfiguration erst am Schluss nach erfolgreicher Inbetriebnahme vor, sonst überschreibt Estlcam unter Umständen alles wieder mit den Grundeinstellungen.
WICHTIG
Wenn Einstellungen verändert wurden, müssen diese immer mit „Steuerung programmieren“ auf den Klemmenadapter übertragen werden.
