Stromversorgung
Die Stromversorgung geschieht über den USB-Anschluss. Eine separate Versorgung ist nicht notwendig.

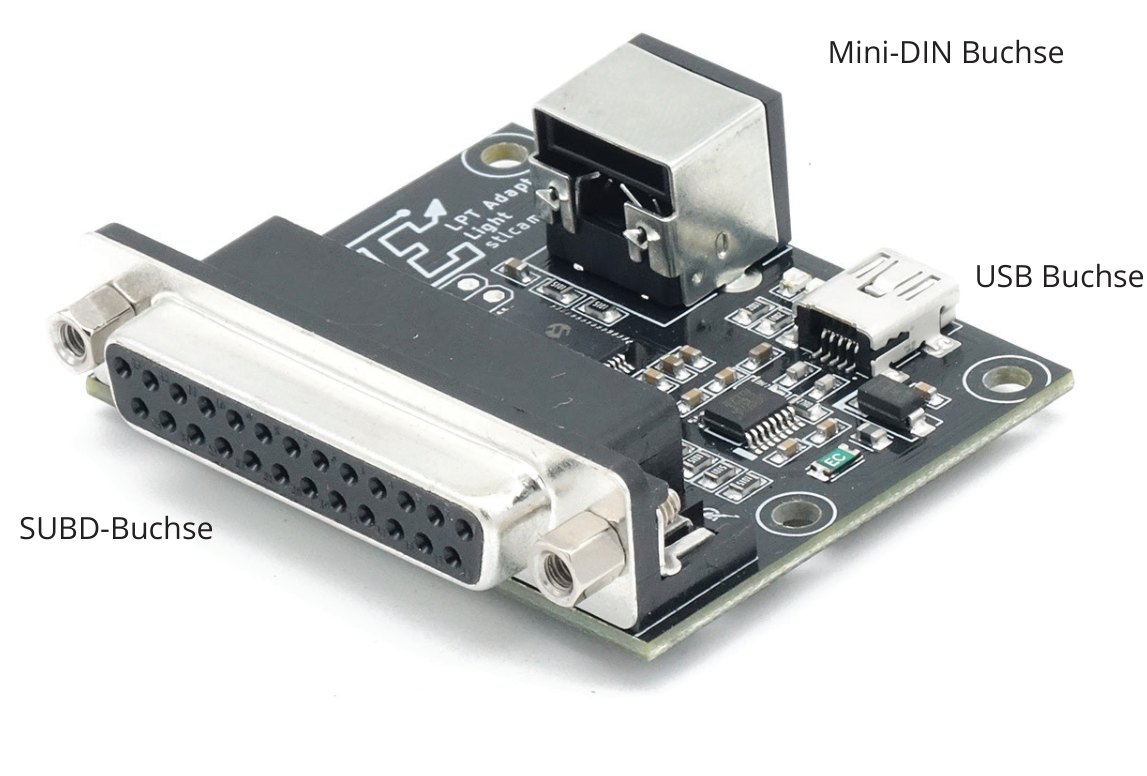

USB-Anschluss
Der Adapter hat einen USB-Anschluss für die Verbindung zum PC. Verwenden Sie hier ein gut geschirmtes, möglichst kurzes Kabel.
Mini-DIN-Buchse
Für das Estlcam Handrad und weitere Zusatzmodule.
SUBD-Buchse mit 25 Pins
Der Anschluss an die bestehende Parallelportsteuerung. Alle Ein- und Ausgänge liegen hier. Die 25 Pins sind in drei Kategorien aufgeteilt:
| Pins | Kategorie |
|---|---|
| 1 bis 9, 14, 16 und 17 | individuell konfigurierbare Ausgänge |
| 10 bis 13 und 15 | Eingänge, Konfiguration optional im Reiter „Eingänge“ |
| 18 bis 25 | Masseanschlüsse, hier gibt es nichts zu konfigurieren |
Mögliche Funktionen der 12 Ausgangspins
| Funktion | Bedeutung |
|---|---|
| Dir (X/Y/Z) | Richtungssignal der jeweiligen Achse |
| Step (X/Y/Z) | Takt- bzw. Schrittsignal der jeweiligen Achse |
| Fräsmotor | Ein-/Aus-Signal für den Fräsmotor |
| Ausgang 1 bis 6 | Ein-/Aus-Signal für entsprechende Zusatzausgänge |
| PWM | PWM-Signal zur Drehzahlsteuerung des Fräsmotors |
| Enable High | dauerhaftes „An“- bzw. +5-V-Signal auf dem Pin, kann mehrfach vergeben werden |
| Enable Low | dauerhaftes „Aus“- bzw. 0-V-Signal auf dem Pin, kann mehrfach vergeben werden |
| Watchdog | Rechtecksignal, wird von manchen Endstufen zum Einschalten benötigt |
| Nicht benutzt | für Pins ohne Funktion |
„Dir Y“ und „Step Y“ können für Maschinen mit beidseitigem Portalantrieb doppelt vergeben werden. Voraussetzung ist, dass die vorhandene Steuerung bzw. Endstufe auch einen vierten Motor ansteuern kann.
Die 5 Eingangspins
Jedem Eingang kann eine Funktion zugewiesen werden, zum Beispiel Sensor, Endschalter oder Fehlermeldung. Wie das geht, steht unter Konfiguration der Eingänge.
