Die Pinbelegung wird unten rechts im Fenster der Grundeinstellungen eingestellt.
Ist Ihre Endstufe bzw. Maschine in der Liste der Voreinstellungen enthalten und ausgewählt, ist die Pinbelegung bereits korrekt eingestellt und Sie können diesen Schritt überspringen. Ansonsten benötigen Sie jetzt das Handbuch des Herstellers mit der Pinbelegung des 25-poligen Steckers.

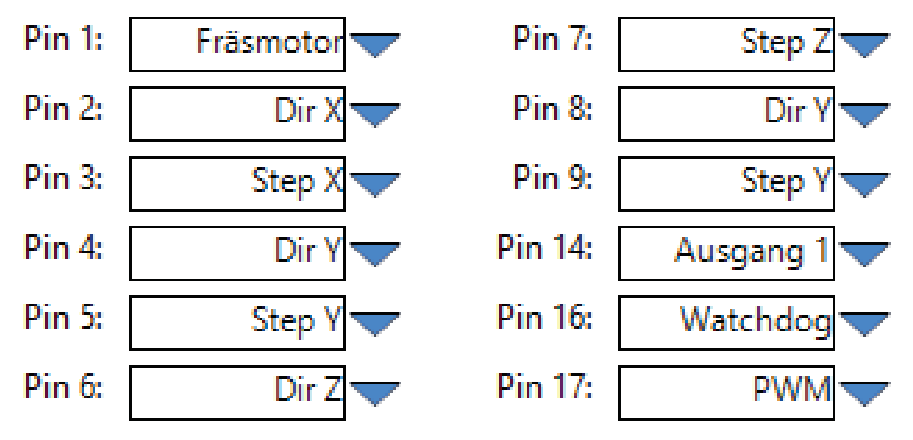

Konfigurierbar sind die Ausgangspins 1 bis 9, 14, 16 und 17. Jedem dieser Pins kann eine der folgenden Funktionen zugewiesen werden:
| Funktion | Bedeutung |
|---|---|
| Dir (X/Y/Z) | Richtungssignal der jeweiligen Achse |
| Step (X/Y/Z) | Takt- bzw. Schrittsignal der jeweiligen Achse |
| Fräsmotor | Ein-/Aus-Signal für den Fräsmotor |
| Ausgang 1 bis 6 | Ein-/Aus-Signal für entsprechende Zusatzausgänge |
| PWM | PWM-Signal zur Drehzahlsteuerung des Fräsmotors |
| Enable High | dauerhaftes „An“- bzw. +5-V-Signal, kann mehrfach vergeben werden |
| Enable Low | dauerhaftes „Aus“- bzw. 0-V-Signal, kann mehrfach vergeben werden |
| Watchdog | Rechtecksignal, wird von manchen Endstufen zum Einschalten benötigt |
| Nicht benutzt | falls der Pin keine Funktion hat |
„Dir Y“ und „Step Y“ können für Maschinen mit beidseitigem Portalantrieb doppelt vergeben werden; Voraussetzung ist, dass die Endstufe auch einen vierten Motor ansteuern kann.
WICHTIG
Wenn Einstellungen im Reiter „Grundeinstellungen“ verändert wurden, müssen diese immer mit „Steuerung programmieren“ auf den Adapter übertragen werden.
