Erste Inbetriebnahme der Software

Laden Sie zuerst die Software herunter. Sie kann auch ohne Lizenz verwendet werden und funktioniert mit dem LPT-Light-Adapter nur ab Version 12:

• 64-Bit-Version: Estlcam_64_12.exe

Nach der Installation liegen zwei Symbole auf dem Desktop:

• Estlcam V12 CAM für das CAM-Modul
• Estlcam V12 CNC für das Steuerungsmodul

Starten Sie das Steuerungsmodul mit einem Doppelklick auf „Estlcam V12 CNC“ und klicken Sie anschließend auf den Gabelschlüssel-Button am rechten Rand des Steuerungsfensters, um die Steuerungseinstellungen zu öffnen.

Schritt für Schritt

1. Bauen Sie die Platine an den vorgesehenen Ort ein, zum Beispiel in einen Schaltschrank oder ein anderes geeignetes Gehäuse.
2. Schließen Sie zunächst nichts an.
3. Schließen Sie ein gut geschirmtes, maximal 2 m langes USB-Kabel an den Adapter an und stecken Sie das andere Ende in einen freien Anschluss des PC. Der PC sollte nun ein neues Gerät erkennen. Tut sich nichts, muss eventuell noch der Treiber installiert werden.

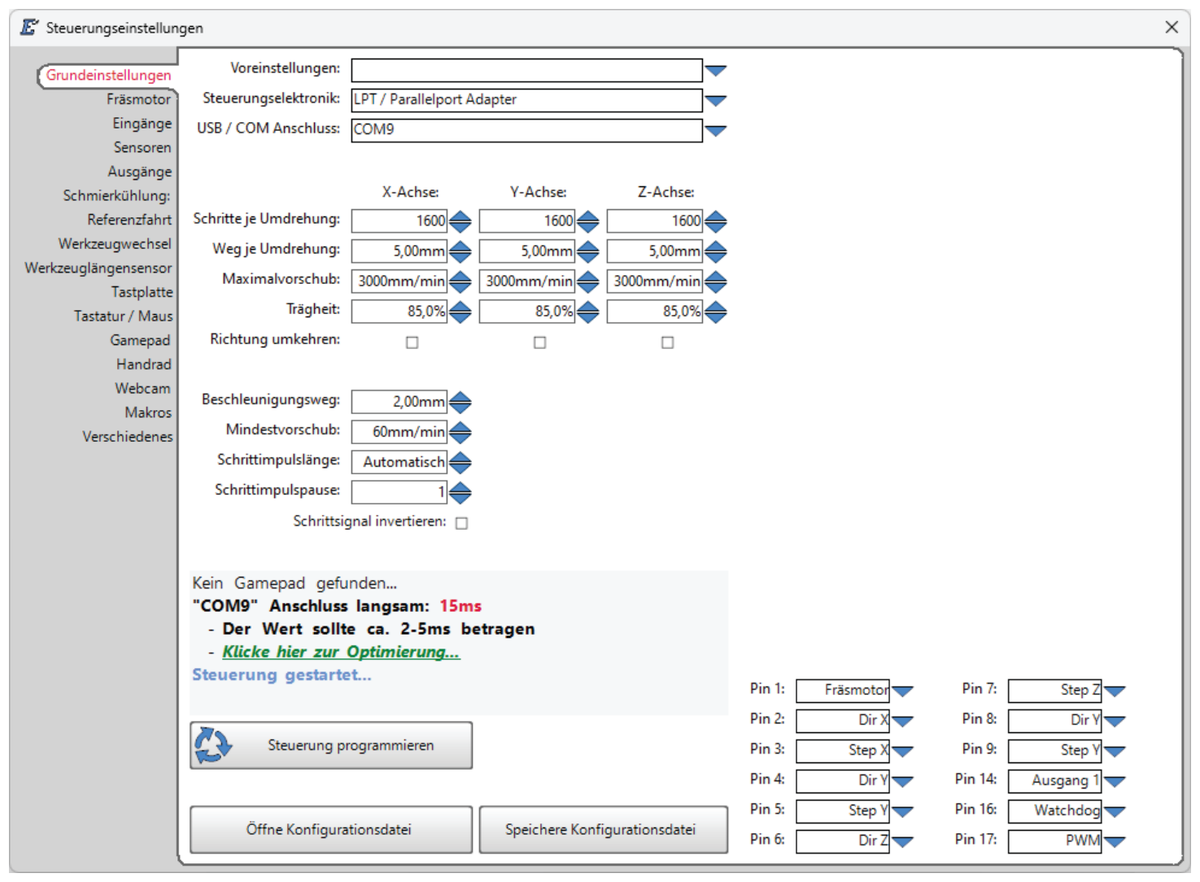

Die drei Listen am Anfang der Grundeinstellungen

Voreinstellungen: Schauen Sie zuerst hier nach, ob für Ihre Endstufe bzw. Maschine eine Voreinstellung vorhanden ist. Falls ja, wählen Sie sie aus – dann werden die Pinbelegung des Steckers und gegebenenfalls ein paar weitere Einstellungen automatisch angepasst. Falls nicht, ist das nicht schlimm: Die Pinbelegung lässt sich auch manuell einstellen.

Steuerungselektronik: Wählen Sie hier den „LPT / Parallelport Adapter“ aus.

USB / COM-Anschluss: Der Adapter verbindet sich über einen COM-Port mit dem Computer. Ihr PC hat davon eventuell mehrere; der richtige ist leicht zu finden: Ziehen Sie das USB-Kabel zwischen Computer und Adapter ab, warten Sie ein paar Sekunden und stecken Sie es wieder ein. Anschließend aktualisiert sich die Liste automatisch mit dem richtigen COM-Port.

Der Arbeitsablauf

Ziel ist zunächst, die Maschine grundsätzlich zum Laufen zu bekommen, und dann Schritt für Schritt die Konfiguration zu verfeinern. Dazu werden folgende Schritte wiederholt, bis alles läuft:

1. Einstellungen anpassen.
2. Auf „Steuerung programmieren“ klicken. Dadurch wird die Steuerung mit den neuen Einstellungen programmiert und gestartet. Nach Änderungen im Reiter „Grundeinstellungen“ ist dieser Schritt unbedingt nötig, sonst wird die Anpassung nicht übernommen. Bei Änderungen in anderen Reitern wie „Eingänge“ kann darauf verzichtet werden.
3. Das Einstellungsfenster schließen, damit es nicht mehr im Weg ist, und die Steuerung testen.
4. Zurück zu Schritt 1, bis alles zufriedenstellend läuft.
