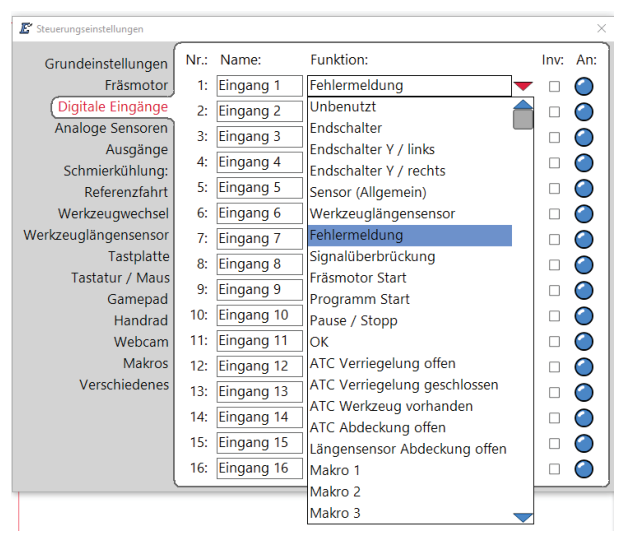

Damit ein Eingang die gewünschte Aufgabe übernimmt, muss er in der Konfiguration der Steuerung entsprechend eingestellt werden. Das geht in der Software unter Einstellungen → CNC Steuerung, dort im Fenster über die Lasche „Eingänge“. Am LPT-Light-Adapter stehen die Eingänge auf den Pins 10 bis 13 und 15 zur Verfügung; die übrigen Zeilen der Liste bleiben auf „Unbenutzt“.
Mögliche Funktionen der Eingänge
| Funktion | Bedeutung | |
|---|---|---|
| Unbenutzt | Für nicht benutzte Eingänge. Sie werden im Steuerungsfenster ausgeblendet. | |
| Endschalter | Für End- bzw. Referenzschalter. Es ist egal, ob 0, 1 oder 2 Endschalter je Achse vorhanden sind | bei Mangel an Eingängen können mehrere Endschalter an einen Eingang angeschlossen werden. |
| Endschalter Y / links und Y / rechts | Nur für Hardware mit Achs-Ausrichtfunktion. Wird die Y-Achse von einem linken und einem rechten Motor angetrieben und sind auf beiden Seiten Endschalter montiert, richtet sich die Maschine bei der Referenzfahrt automatisch aus. | |
| Sensor | Für Sensoren wie Werkzeuglängensensor, Tastplatte etc. | |
| Werkzeuglängensensor | Wie „Sensor“, dieser Eingang wird aber nur während der Längenmessung überwacht. | |
| Fehlermeldung | Für kritische Fehler, die einen sofortigen Stillstand aller Achsen und des Fräsmotors auslösen sollen. | |
| Signalüberbrückung | Überbrückt Endschalter, Sensor und Fehlermeldungen, um die Maschine manuell vom auslösenden Schalter herunterfahren zu können. | |
| Fräsmotor Start | Startet und stoppt den Fräsmotor. | |
| Programm Start | Startet und pausiert das CNC-Programm. | |
| Pause / Stopp | Stoppt den Fräsmotor und pausiert CNC-Programme. | |
| OK | Achsen abnullen, Auswahl bestätigen etc. | |
| Makro 1 bis 10 | Startet die Makros 1 bis 10. | |
| Andere | Ohne Funktion, der Status des Eingangs wird aber im Steuerungsfenster angezeigt. |
WARNUNG
Die Funktion „Fehlermeldung“ ist die Brachialmethode, die Maschine abrupt zu stoppen, was in der Regel zu Schrittverlusten führt. Sie ist kein Notaus und kann keinen hundertprozentigen Schutz bieten – siehe NOTHALT-Einrichtung. Als mildere Alternative steht „Pause / Stopp“ zur Verfügung.
Wichtig
- Unbenutzte Eingänge sollten auch als „Unbenutzt“ konfiguriert sein.
- Bei Öffnern muss das Häkchen bei „Invertieren“ gesetzt werden.
- Endschalter – egal ob mechanisch oder als Induktivsensor – immer als „Endschalter“ einstellen, nicht als Sensor.
- Ein „Sensor“ ist zum Beispiel ein Längenmesssensor oder ein Kantentaster.
- Für Fehlersignale wird der Typ „Fehlermeldung“ verwendet.
- Taster für Start oder Stopp eines Programms werden als „Programm Start“ bzw. „Pause / Stopp“ konfiguriert.
- Die blaue „LED“ neben dem Eingang signalisiert dessen aktuellen Zustand – hilfreich bei Kontrollen.
- Nehmen Sie die Konfiguration erst am Schluss nach erfolgreicher Inbetriebnahme vor, sonst überschreibt Estlcam unter Umständen alles wieder mit den Grundeinstellungen.
