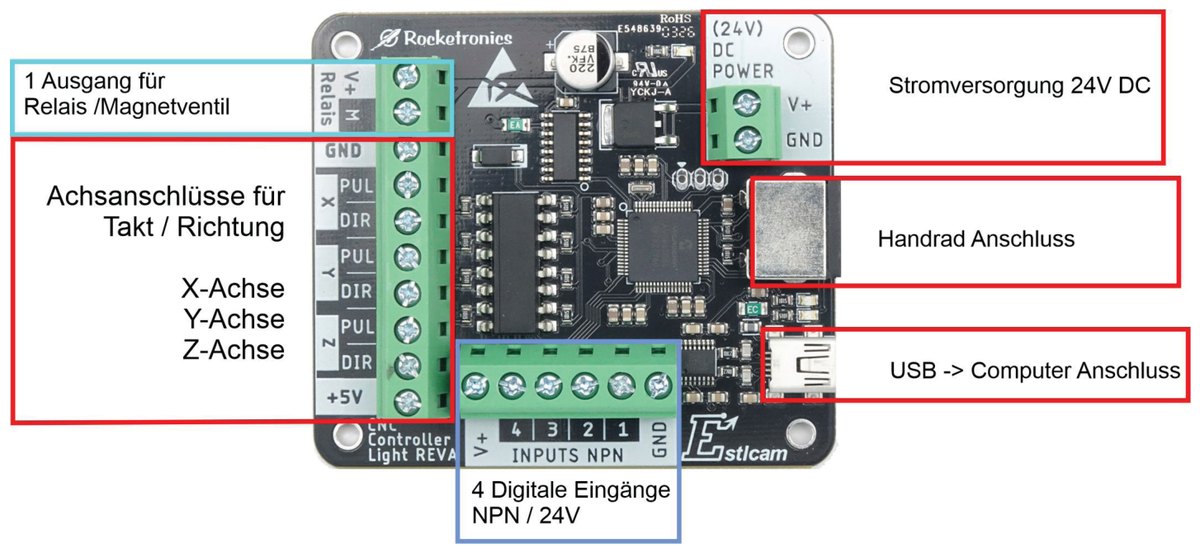

Lage der Anschlüsse auf dem Klemmenadapter Light
Lage der Anschlüsse auf dem Klemmenadapter Light

Stromversorgung (24 V)

Die Klemmen „GND“ und „V+“ rechts oben werden mit einem 24-V-Netzteil verbunden. Der Anschluss versorgt den Adapter und steht auch an den übrigen „V+“-Klemmen zur Versorgung weiterer Komponenten zur Verfügung.

USB-Anschluss

Der Klemmenadapter Light hat einen USB-Anschluss für die Verbindung zum PC. Verwenden Sie hier ein gut geschirmtes, möglichst kurzes Kabel.

Mini-DIN-Buchse

Für das Estlcam Handrad und weitere Zusatzmodule.

Takt- / Richtungssignale

Es stehen Klemmen für drei Motoren zur Verfügung: X, Y und Z.

KlemmeFunktion
PULTaktsignal PULSE, an PUL+ des Motortreibers
DIRRichtungssignal DIRECTION, an DIR+ des Motortreibers
GNDMasse, geht an PUL- und DIR- des Motortreibers
+5V5-V-Spannungsausgang

Vier digitale Eingänge

  • Die Eingänge 1 bis 4 arbeiten mit „NPN“-Logik und schalten gegen „GND“.
  • GND: Masse
  • V+: Stromversorgung (24 V) für angeschlossene Sensoren

Relais- / Magnetventilausgang

  • V+: gemeinsame Stromversorgung (24 V) der Relais und Ventile
  • M: Ausgang speziell für das Relais zum Schalten des Fräsmotors. Hier wird der Minuspol des Relais angeklemmt.
