Der Klemmenadapter Light benötigt für den Relaisausgang und die digitalen Eingänge eine externe Stromversorgung mit 24 V Gleichspannung. Die Takt-/Richtungsausgänge für die Achsen funktionieren auch ohne diese Betriebsspannung.

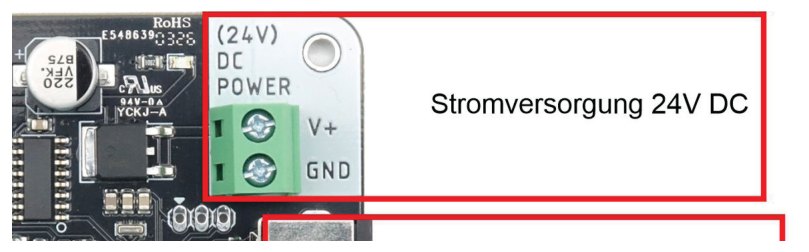

Anschluss
- Verbinden Sie den positiven Ausgang „+“ des Netzteils mit „V+“.
- Verbinden Sie den negativen Ausgang „-“ des Netzteils mit „GND“.
- Bei anliegender Spannung leuchtet die blaue LED über der Klemme.
Spannung und Leistung
- Zulässiger Spannungsbereich: 12 – 30 Volt.
- Bei geringeren Spannungen funktionieren manche Dinge nicht korrekt.
- Der Spannungsversorgungsanschluss ist gegen Verpolung geschützt.
- Empfohlen sind 24 V, weil das eine übliche Steuerspannung mit großer Auswahl kompatibler Komponenten ist.
- Empfohlene Leistung des Netzteils: 15 – 50 Watt, zum Beispiel MEAN WELL MDR-20-24 (24 V, 1 A).
- Werden mehrere Magnetventile angeschlossen, ist eine Leistung um 50 W empfehlenswert, zum Beispiel MDR-60-24.
VORSICHT
Spannungen über 30 V können den Adapter beschädigen oder zerstören.
VORSICHT
Bei Verwendung von Peripherie, die nicht für die Betriebsspannung geeignet ist, kann diese beschädigt oder zerstört werden.
ACHTUNG
Bei Netzteilen mit sehr hoher Leistung besteht im Fall eines Kurzschlusses die Gefahr, dass Leitungen des Adapters durchbrennen.
Eigenes Netzteil für die Motortreiber
Die Spannungsversorgung der Motortreiber sollte immer über ein eigenes Netzteil erfolgen:
- Einerseits, weil die Spannung dort üblicherweise über 30 V beträgt und den Adapter zerstören würde.
- Andererseits, weil Schrittmotorendstufen Störquellen sind, deren Stromversorgung auch bei passender Spannung nicht mit den übrigen Komponenten der Steuerung geteilt werden sollte.
Die Takt- und Richtungssignale des Klemmenadapter Light arbeiten grundsätzlich mit 5 V und sind unabhängig von der gewählten Spannungsversorgung.
