Der Klemmenadapter Light hat einen Ausgang, an dem Relais oder Magnetventile angeschlossen werden können. Über Relais lassen sich Geräte wie Fräsmotor, Staubsauger oder Beleuchtung schalten; über Magnetventile zum Beispiel Spannvorrichtungen öffnen und schließen oder Sperr- und Ausblasluft für Spindeln schalten.
| Klemme | Funktion |
|---|---|
| V+ | gemeinsame Spannungsversorgung für alle Relaisanschlüsse |
| M | Relaisanschluss speziell zum Ein- und Ausschalten des Fräsmotors |
ACHTUNG
Strombelastbarkeit maximal 100 mA je Ausgang. Bei üblichen Relais und vorgesteuerten Magnetventilen gibt es damit normalerweise keine Probleme. Bei zwangsgesteuerten Ventilen sollte man genauer hinsehen und gegebenenfalls ein Relais vorschalten. Der Ausgang ist weitgehend kurzschlussfest, in seltenen Fällen kann ein Kurzschluss aber dennoch zur Beschädigung des Adapters führen.
Anschluss mechanischer Relais
Die preiswerteste Lösung – in seltenen Fällen sind allerdings Störungen der USB-Kommunikation möglich.
- Verbinden Sie „A1 (+)“ des Relais mit V+.
- Verbinden Sie „A2 (-)“ des Relais mit M.
- Achten Sie auf eine zur Versorgungsspannung des Klemmenadapters passende Spulenspannung (12 bis 24 V).
- Für die meisten Anwendungen passend: Relais mit 24 V Spulenspannung, zum Beispiel Wago 788-304.
VORSICHT
Viele Relais haben integrierte Freilaufdioden. Wird ein solches Relais falsch herum angeschlossen, führt das zu einem Kurzschluss. Relais, bei denen nicht klar ist, ob Freilaufdioden vorhanden und wie herum sie gepolt sind, dürfen nicht angeschlossen werden.

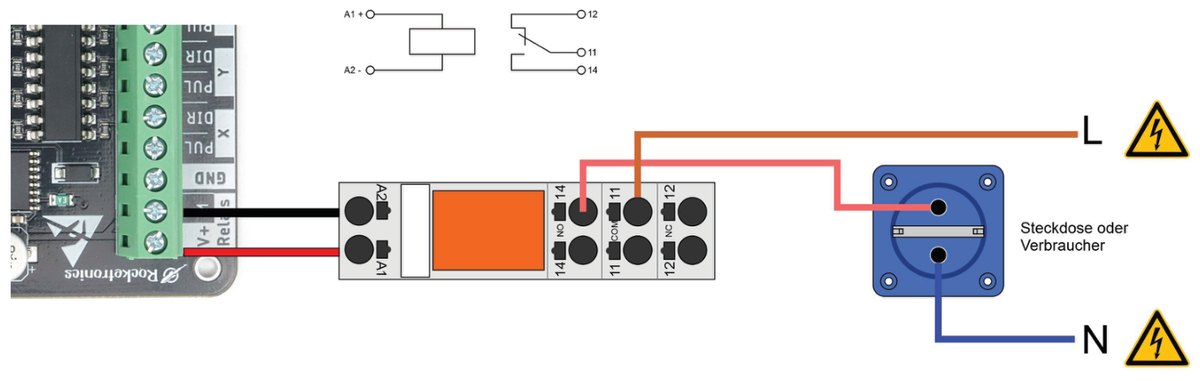

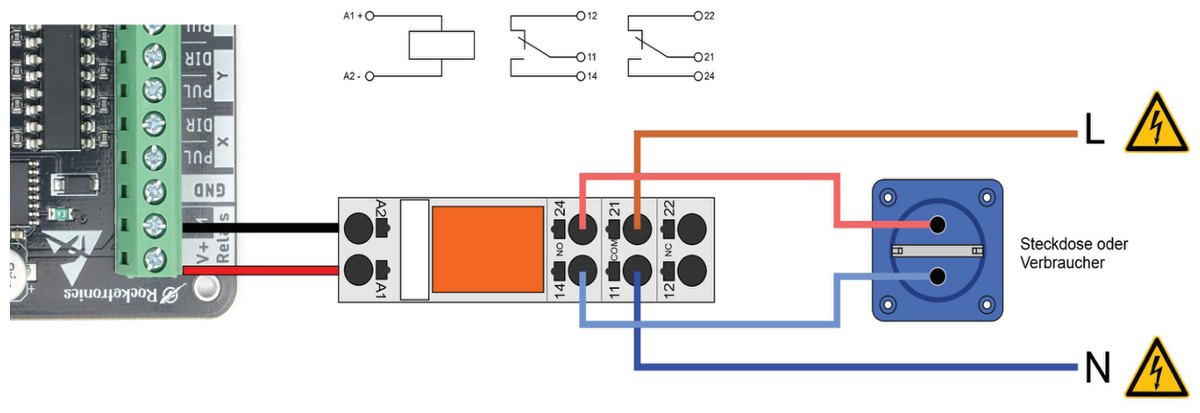

Hat das Relais einen Kontakt, schaltet man mit diesem Kontakt den L-Leiter des Netzes auf den Verbraucher; N wird dauerhaft mit dem Verbraucher verbunden. Hat das Relais zwei Kontakte, kann man L und N zum Verbraucher schalten. Am Relais sind die Kontakte 11 und 14 bzw. 21 und 24 die Schließerkontakte.

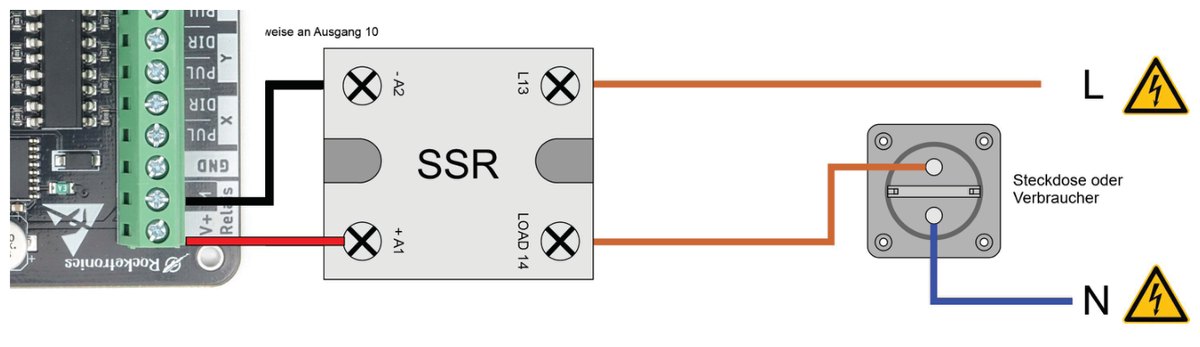

Anschluss von Solid State Relais (SSR)
SSR sind relativ teuer, dafür störungsarm schaltend und mangels Freilaufdioden ohne Gefahr von Kurzschlüssen anschließbar.
- Verbinden Sie „A1 (+)“ des Relais mit V+.
- Verbinden Sie „A2 (-)“ des Relais mit M.
ACHTUNG
Verwenden Sie nur SSR mit Nulldurchgangsschaltung (zero crossing circuit) – das Relais wird sonst gegebenenfalls von induktiven Lasten wie Motoren zerstört. Achten Sie auf ausreichende Strom- und Spannungsfestigkeit sowie auf einen zur Versorgungsspannung passenden Eingangsspannungsbereich (12 oder 24 V). Beim Schalten hoher Lasten ist meist ein Kühlkörper nötig; dazu werden SSR zum Beispiel an die Schaltschrankwand geschraubt.
Anschluss von Magnetventilen
Magnetventile verhalten sich wie mechanische Relais. Damit lassen sich zum Beispiel pneumatische Klemmvorrichtungen recht einfach über den Klemmenadapter steuern. Beachten Sie den maximal zulässigen Spulenstrom und die notwendigen Freilaufdioden.
TIPP

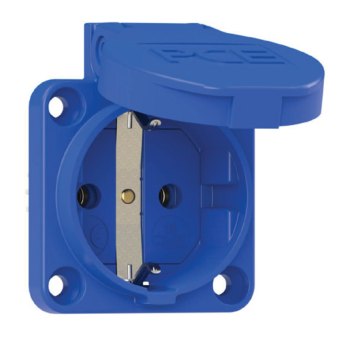

Für Verbraucher wie Pumpen, Staubsauger oder Spindeln sind Einbausteckdosen sehr hilfreich. Mit dem Relais schaltet man die Netzspannung auf die Steckdose; der Verbraucher wird einfach eingesteckt und lässt sich so leicht abnehmen oder bei Defekt wechseln. Diese Steckdosen erhalten Sie ebenfalls im Shop.
Schaltbeispiele
GEFAHR
Ausschließlich Elektrofachkräfte dürfen selbstständig an elektrischen Anlagen arbeiten. Die Netzspannung muss immer mit Sicherungen abgesichert werden. Verwenden Sie nur Kabel, die auch für Netzspannungen zugelassen sind.
