Mafell Fräsmotoren anschließen

Mafell Fräsmotoren mit externer Drehzahlsteuerung.

1. Software konfigurieren

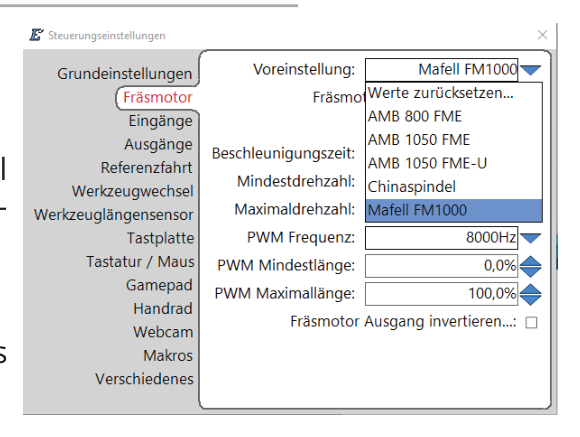

• Gehen Sie in die CNC Steuerungseinstellungen -> Fräsmotor.
• Wählen Sie in der Liste „Voreinstellung“ Mafell MF1000 aus.
• Oder tragen Sie manuell die minimale und maximale Drehzahl deines Fräsmotors in die Felder für unteres und oberes Drehzahllimit ein.

2. Fräsmotor anschließen

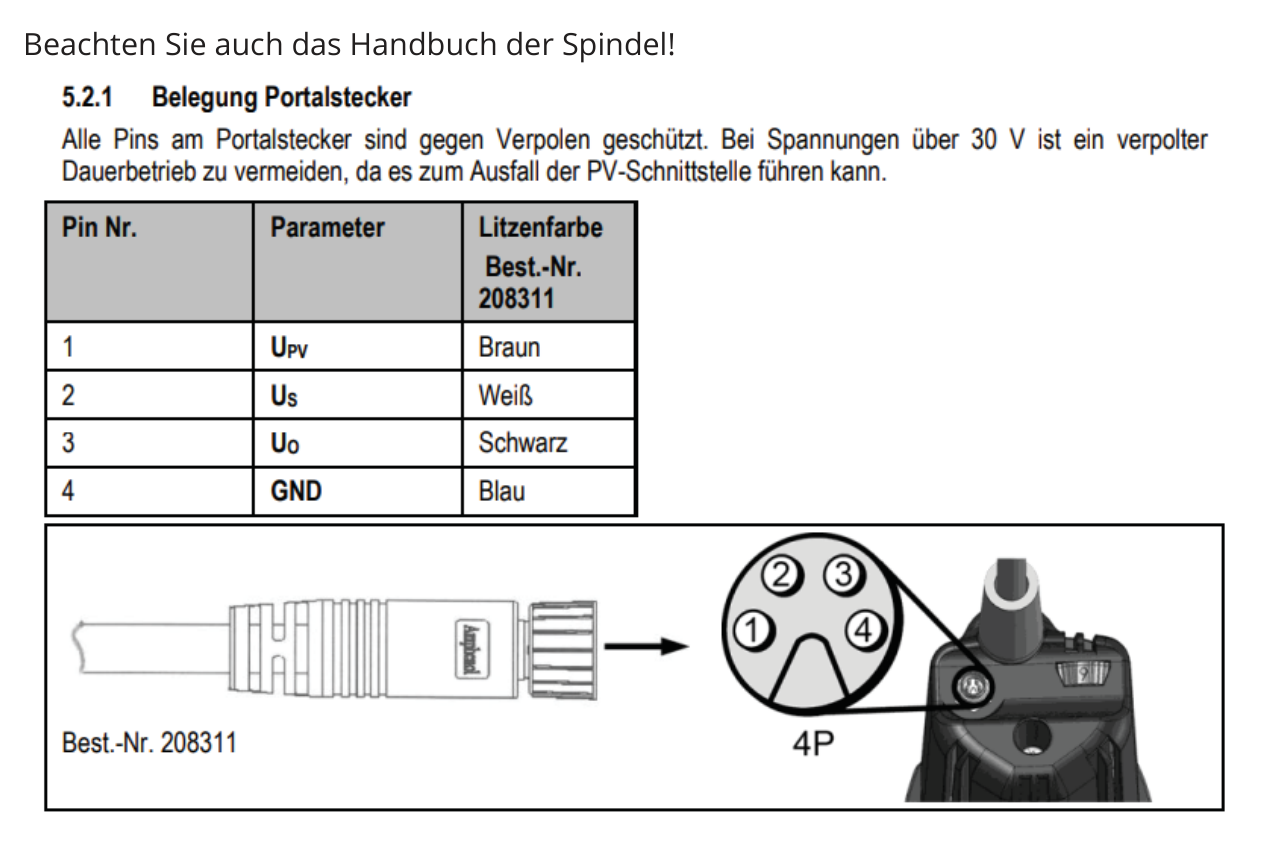

Zuerst Estlcam beenden und den Klemmenadapter stromlos machen. Dann Spindel wie folgt verbinden:

Pin Nr.	Parameter	Farbe	Anschluss an Klemmenadapter
1	UPV	BRAUN	V+ oder einen der (A1) Klemmen der Relaisausgänge
2	US	WEISS	RPM
3	U0	SCHWARZ	Nicht anklemmen, gut isolieren!
4	GND	BLAU	GND

Dazu muss die Netzspannung über ein Relais auf die Spindel geschaltet werden, das geht am besten über eine Steckdose deren Phase über ein Relais geschaltet wird. Verbinden Sie dazu ein Relais mit dem Ausgang „Spindle“: Klemme A1 des Relais mit Klemme A1 des Ausgangs „Spindle“ sowie A2 entsprechend mit A2 des Ausgangs „Spindle“. Über den Schaltkontakt des Relais schalten Sie jetzt Netzspannung auf eine Steckdose. In diese wiederum stecken Sie den Stecker der Spindel. Siehe auch die Schaltbeispiele im Kapitel Ausgänge.

Ist der Anschluss fertig gehen Sie wie folgt vor:

• Fräsmotor mit der Steckdose verbinden.
• Klemmenadapter wieder mit Strom versorgen.
• Estlcam starten.
• Schalter am Fräsmotor auf „ein“ – dabei darauf gefasst sein dass er unerwartet anlaufen könnte falls etwas falsch eingestellt ist!
• Der Fräsmotor sollte sich jetzt über Estlcam ein- und ausschalten und in der Drehzahl steuern lassen.
