Fräsmotoren mit externer Drehzahlsteuerung.
1. Software konfigurieren

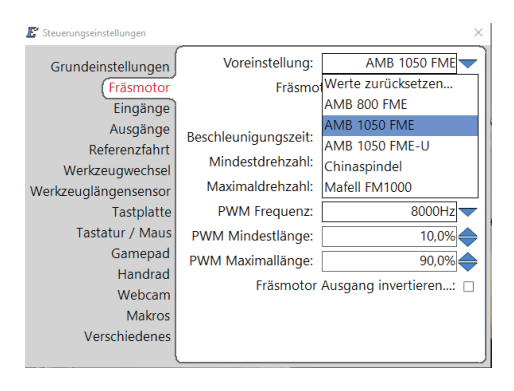

- Gehen Sie in die CNC Steuerungseinstellungen -> Fräsmotor.
- Wählen Sie in der Liste „Voreinstellung“ deinen Fräsmotor aus.
2. Fräsmotor anschließen
Zuerst Estlcam beenden und den Klemmenadapter stromlos machen. Dann wie folgt verbinden:
| Ader | Klemmenadapter M |
|---|---|
| Weiß | GND |
| Grün | RPM |
| Braun | V+ (gibt am Adapter mehrere davon – welcher ist egal) |
Anschließend:
- Fräsmotor mit Steckdose verbinden.
- Klemmenadapter wieder mit Strom versorgen.
- Estlcam starten.
- Schalter am Fräsmotor auf „ein“ – dabei darauf gefasst sein dass er unerwartet anlaufen könnte falls etwas falsch eingestellt ist!
- Der Fräsmotor sollte sich jetzt über Estlcam ein- und ausschalten und in der Drehzahl steuern lassen.
