Der Klemmen Adapter M hat 5 Ausgänge an die z.B. Relais oder Magnetventile angeschlossen werden können. Über Relais können dann Geräte wie z.B. der Fräsmotor, Staubsauger, Beleuchtung etc. geschaltet werden. Oder über Magnetventile z.B. Spannvorrichtungen geöffnet und geschlossen werden, Sperrluft und Ausblasluft für Spindeln geschaltet werden usw.
- „V+“: Gemeinsame Spannungsversorgung für alle Relaisanschlüsse.
- „M“: Relaisanschluss speziell zum Ein- / Ausschalten des Fräsmotors.
- „1“ bis „4“: Relaisanschlüsse für beliebige andere Schaltaufgaben.
ACHTUNG
Strombelastbarkeit maximal 100mA je Ausgang. Bei üblichen Relais und vorgesteuerten Magnetventilen gibt es hier normalerweise keine Probleme. Bei zwangsgesteuerten Ventilen sollte man jedoch genauer hinsehen und ggf. ein Relais vorschalten. Vermeide Kurzschlüsse! Die Ausgänge sind zwar weitgehend kurzschlussfest, in seltenen Fällen kann es allerdings dennoch zur Beschädigung des Adapters führen.
Anschluss mechanischer Relais
Preiswerteste Lösung, allerdings in seltenen Fällen Störungen der USB Kommunikation möglich. Viele Relais haben integrierte Freilaufdioden:
- Wird ein Relais mit Freilaufdiode falsch herum angeschlossen führt das zu einem Kurzschluss!
- Die Relaisausgänge sind weitgehend kurzschlussfest, allerdings ohne Garantie!
- Relais bei denen nicht klar ist ob Freilaufdioden vorhanden sind – und wie herum sie gepolt sind – dürfen nicht angeschlossen werden!
- Verbinden Sie „A1 (+)“ des Relais mit V+
- Verbinden Sie „A2 (-)“ des Relais mit dem gewünschten Ausgang.
- Achten Sie auf zur Versorgungsspannung des Klemmen Adapters passende Spulenspannung, siehe 12 bis 24V Spannungsversorgung.
- Für die meisten Anwendungen passendes Relais mit 24V Spulenspannung: Wago 788-304 24V.
Wenn das Relais einen Kontakt hat schaltet man mit diesem Kontakt den L-Leiter des Netzes auf den Verbraucher. N wird dann dauerhaft mit dem Verbraucher verbunden. Hat das Relais 2 Kontakte kann man L und N zum Verbraucher schalten. Am Relais sind die Kontakte 11 und 14 bzw. 21 und 24 die Schließerkontakte.
Anschluss von Solid State Relais (SSR)
SSR sind relativ teuer, dafür störungsarm schaltend und mangels Freilaufdioden ohne Gefahr von Kurzschlüssen anschließbar.
- Verbinde „A1 (+)“ des Relais mit V+
- Verbinde „A2 (-)“ des Relais mit dem gewünschten Ausgang.
- Verwenden Sie nur SSRs mit Nulldurchgangsschaltung (zero crossing circuit). Das Relais wird sonst ggf. von induktiven Lasten wie Motoren zerstört!
- Ausreichende Strom- und Spannungsfestigkeit ist notwendig.
- Bei knapper Auslegung ist ggf. ein Kühlkörper erforderlich.
- Achten Sie auf zur Versorgungsspannung des Klemmen Adapters passenden Eingangsspannungsbereich (12 oder 24V).
- Kühlung ist bei SSRs oft nötig wenn hohe Lasten geschaltet werden, dazu werden sie z.B. an die Schaltschrankwand geschraubt.
Anschluss Magnetventile
Magnetventile verhalten sich wie mechanische Relais. Damit können recht einfach z.B. pneumatische Klemmvorrichtungen über den Klemmen Adapter gesteuert werden. Maximal zulässigen Spulenstrom von 200mA und notwendige Freilaufdioden beachten!
TIPP

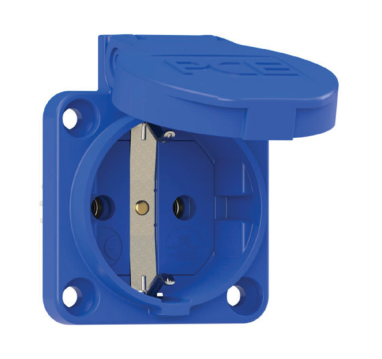

Für Verbraucher wie Pumpen, Staubsauger, Spindeln usw. ist es sehr hilfreich wenn man Einbausteckdosen verwendet. Mit dem Relais schaltet man die Netzspannung auf die Steckdose, den Verbraucher steckt man dann einfach ein und kann ihn so leicht abnehmen oder bei Defekt wechseln. Diese Steckdosen erhalten Sie auch bei uns im Shop unter www.rocketronics.de/.

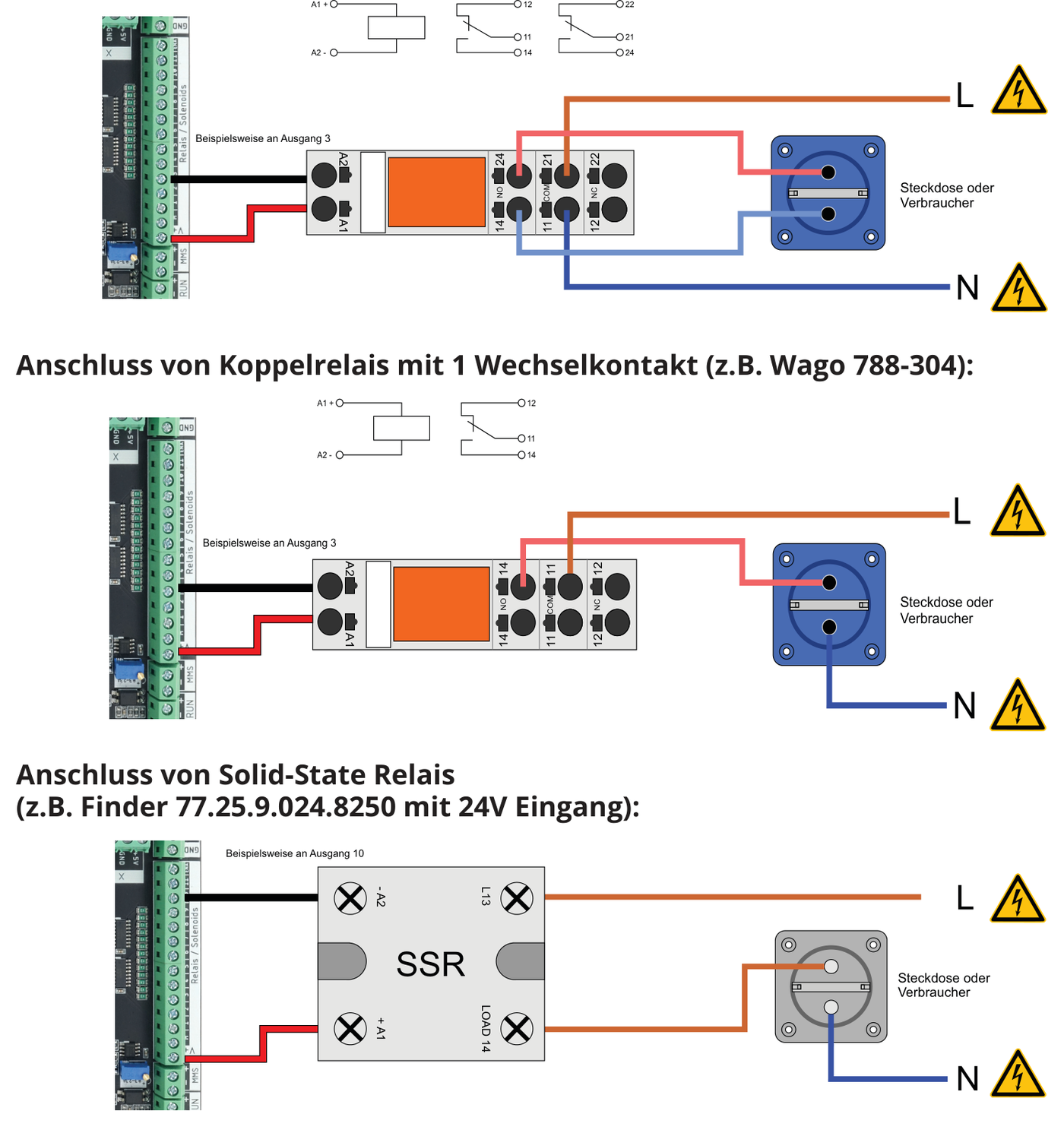

Schaltbeispiele
GEFAHR
Ausschließlich Elektrofachkräfte dürfen selbstständig an elektrischen Anlagen arbeiten! Die Netzspannung muss immer mit Sicherungen abgesichert werden. Verwenden Sie nur Kabel die auch für Netzspannungen zugelassen sind.
