Hier finden Sie die Software der älteren ELS 2 Steuerung.
Diese gab es in mehreren Hardwareausführungen, Revisionen 3, 4, 4.1 und 5 die man wie folgt identifizieren kann:

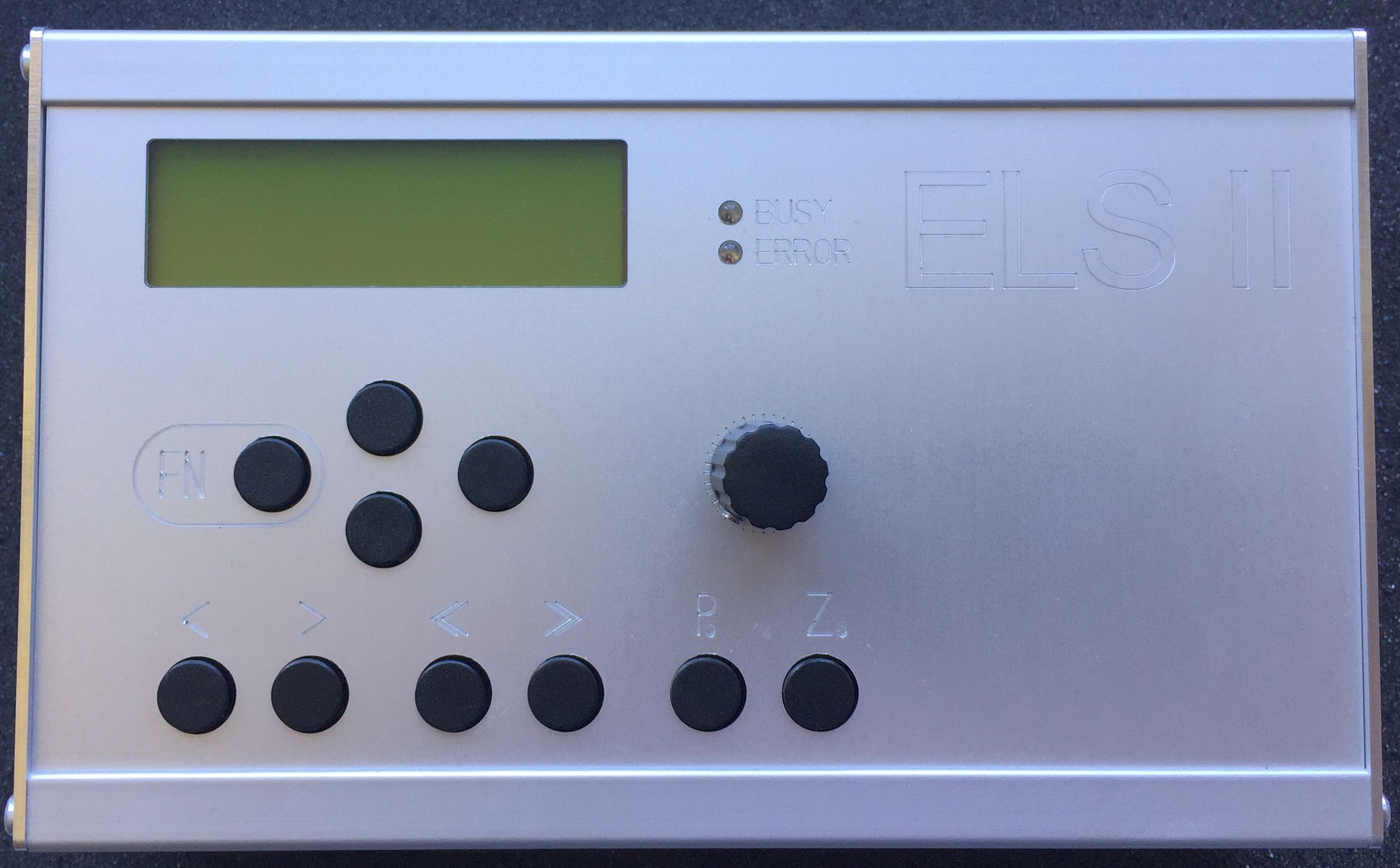

ELS2 REVISION 3 – Silbernes Gehäuse, unten 6 Taster
ELS2 REVISION 4 – Silbernes Gehäuse, unten 7 Taster
ELS2 REVISION 4.1 – Silbernes Gehäuse, unten 7 Taster, die linke davon ROT
ELS2 REVISION 5 – Silbernes Gehäuse, unten 8 Taster
Software Download für
Revision 3 und 4:
Revision 4.1 und 5:
Änderungen siehe Archiv
Allgemeine Vorgehensweise beim Update der ELS 2:
Die Updatesoftware wird auf dem PC gestartet und überträgt über den USB-Anschluss die neue Firmware auf die Steuerung. Dazu muss in der Updatesoftware (Avrootloader) der Comport-Anschluss ausgewählt und die Programmierung gestartet werden. Die Software wartet dann auf einen Reset der Steuerung, der über die Tasten FN+HOCH ausgelöst wird. Nach dem Reset erfolgt die Programmierung der Steuerungshardware. Der Vorgang dauert etwa 20 Sekunden.
Schritt für Schritt:
- Passende Update-Datei herunter laden
- Datei öffnen und Inhalt in einen Ordner auf die Festplatte oder dem Windows-Desktop kopieren
- Steuerung per USB an den Computer anschließen und einschalten.
- Warten bis Windows das Gerät fertig erkannt hat. (Sollte das nicht klappen muss erst der Treiber von FTDI installiert werden)

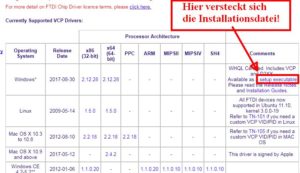

Bitte nehmen Sie die Installationsdatei („Setup executable“). Wo Sie die finden sehen Sie hier:

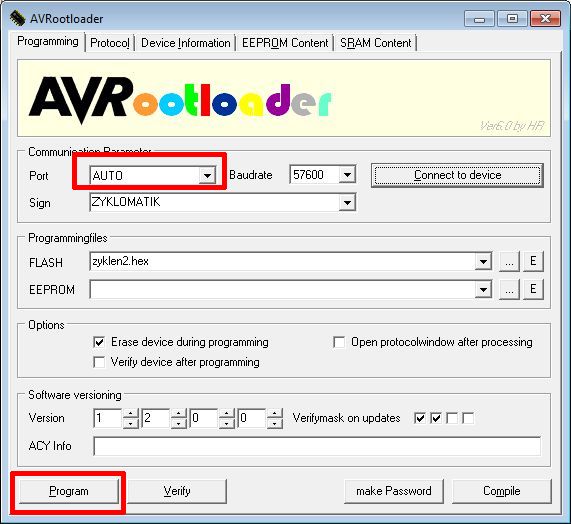

. - Das im ELS-Software-Paket enthaltene Programm avrootloader.exe starten:
Dies ist die eigentliche Upload-Software die das Update auf die Hardware sendet. Diese läuft nur unter Windows! - Dort bei „Port“ schauen, ob ein neuer Port installiert wurde, meist irgend etwas wie „COM5“ oder höher.
- Diesen Port auswählen.
- Dann unten links auf „PROGRAM“ klicken, die Software wartet dann auf einen Reset der Steuerung

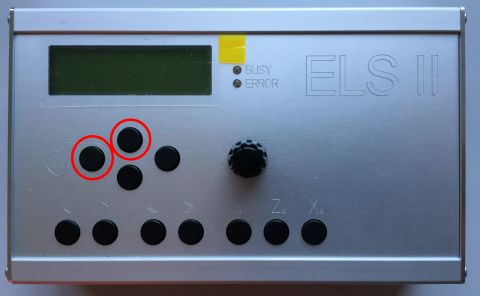

- An der Steuerung erst „FN“ drücken, halten und gleichzeitig „HOCH“ drücken, dass löst einen Reset aus und startet den Upload:
- Nach ca. 30 Sekunden sollte die Steuerung neu starten, dann ist es geschafft.
- Klappt es nicht muss das ganze Wiederholt werden
Achtung: Ist kein Reset mehr möglich, reagiert die Steuerung z. B. nicht mehr, ist auf der Platine ein kleiner Reset-Taster vorhanden mit dem man einen Hardware-Reset auslösen kann. Um den Taster zu erreichen muss allerdings das Gehäuse geöffnet werden.
